69

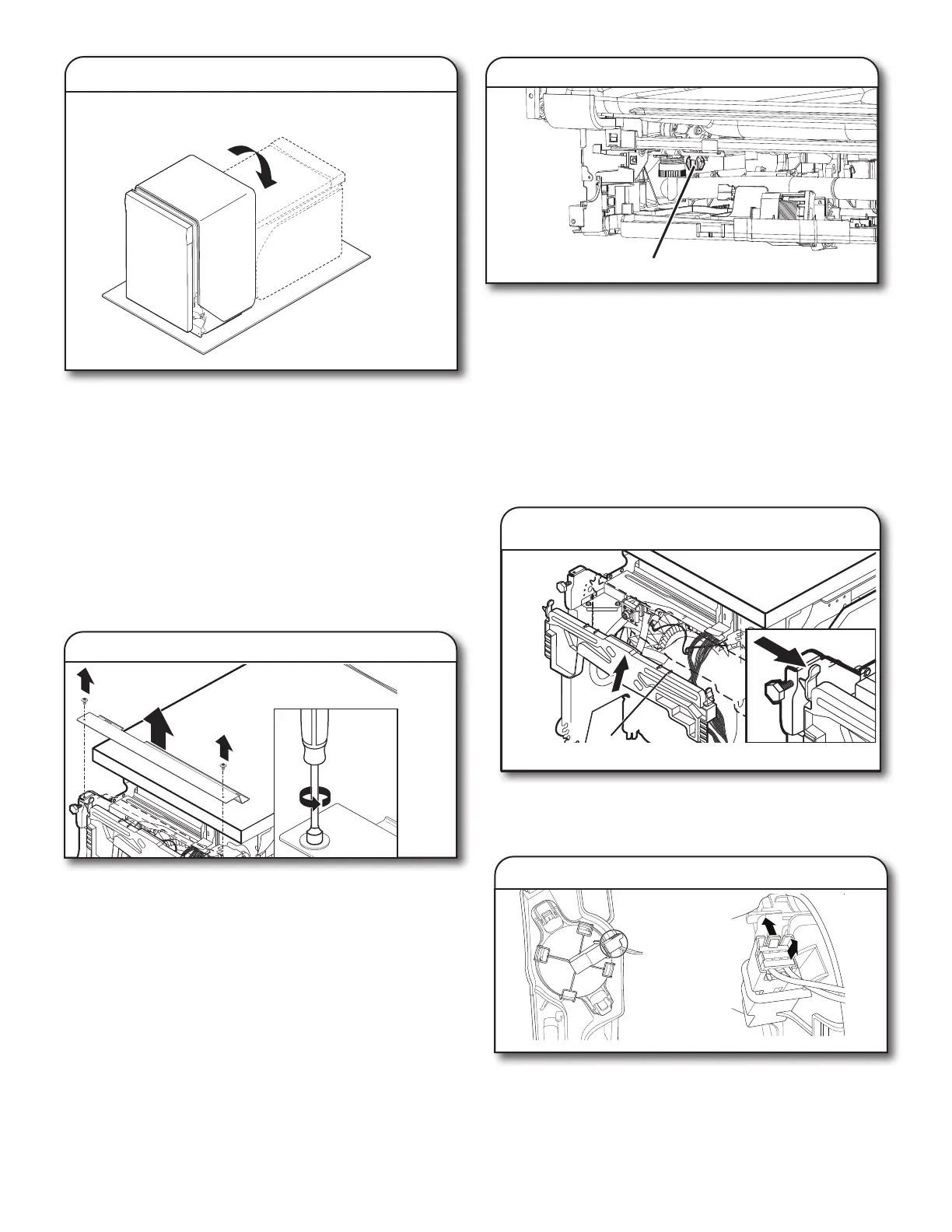

8. Ponga el lavavajillas sobre su parte posterior
Consejo útil: Retire todo el material interno de embalaje, la
manguera de desagüe, el kit de instalación y el mango (si está
incluido) antes de colocarlo en su parte posterior, y no quite la
película de la puerta en este momento.
Coloque un cartón debajo del lavavajillas y no lo quite hasta que
la misma quede instalada en la abertura del gabinete, para evitar
daños al revestimiento del piso.
Con la ayuda de dos o más personas, sujete los lados del marco
de la puerta del lavavajillas y apoye el lavavajillas sobre su parte
posterior.
No utilice el panel de la puerta como mesa de trabajo sin antes
cubrirlo con una toalla para no rayar el mismo.
RETIRE EL PANEL DE ACCESO Y EL
AISLANTE
9. Quite los paneles de acceso
Utilice una llave de tuercas de 5/16" (7,9mm) para retirar los dos
tornillos que jan los paneles de acceso al lavavajillas. Una vez
que se hayan retirado los tornillos, mueva el panel de acceso
hacia la parte superior del producto para desengancharlo, y
luego retírelo.
En algunos modelos, un cable de conexión de servicio con un
conector de 3 clavijas se deja intencionadamente desenchufado
y escondido detrás del panel de acceso. Se proporciona para
uso del técnico de servicio.
NOTA: Deje este cable desenchufado y apartado cuando vuelva
a instalar el panel de acceso.
DESCONECTE Y RETIRE EL ENSAMBLAJE
DE LA BANDEJA DE GOTEO
10a.
Retire el ensamblaje de la bandeja de goteo
Para retirar el ensamblaje de la bandeja de goteo, presione los
broches en los laterales de la bandeja de plástico hacia el centro
del producto y tire en dirección a sí mismo. Asegúrese de no tirar
demasiado ni con tanta fuerza, ya que el cable del interruptor
otante aún está conectado en este momento.
10b.
Retire el cable del interruptor otante
1
2
Para quitar el cable del interruptor otante, empuje suavemente
la lengüeta del conector (1) y luego tire del conector (2) para
sacarlo de la carcasa. El otante en sí no debe sacarse de la
bandeja.
NOTA: No vuelva a instalar la bandeja de goteo hasta que se
indique.
Ensamblaje de la
bandeja de goteo
9a. Quite los paneles de acceso
nector de 3 clavijas
Co
