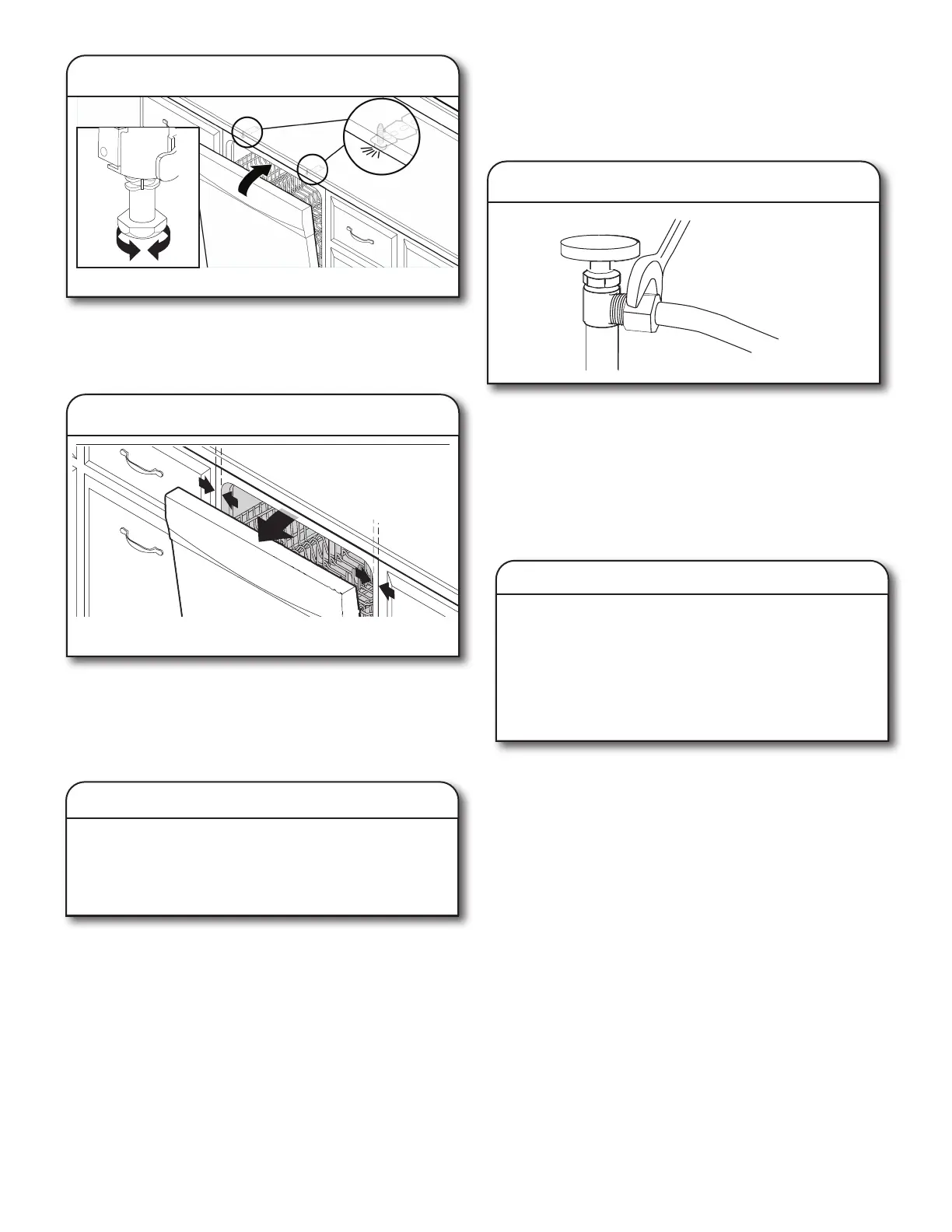

41. Contrôler l’ouverture de la porte
IMPORTANT: Vérier qu’il n’y a aucun contact entre le sommet
de la porte et les vis, les brides ou le plan de travail. Si un tel
contact se produit, régler le niveau des pattes ou utiliser l’option
de xation sur les côtés.
42. Vérier l’espace intérieur
Ouvrir la porte et vérier que la distance entre l’ouverture de
l’armoire pour l’installation du lave-vaisselle et la cuve est la même
des deux côtés. Si l’espace n’est pas identique des deux côtés,
desserrer les vis des brides d’arrimage et déplacer légèrement la
cuve. Resserrer les vis de brides.
43. Méthode de raccordement direct
Pour effectuer le raccordement direct. Effectuer les
étapes18 à 24du guide d’installation.
Une fois terminée, revenir dans ce document à
l’étape44pour terminer l’installation du produit.
BRANCHEMENT DE L’ARRIVÉE D’EAU AU
ROBINET D’ARRÊT DE LA MAISON
REMARQUE: Si l’on utilise un tuyau exible tressé, remplacer
le tuyau d’alimentation après 5ans d’utilisation pour réduire le
risque de défaillance du tuyau. Inscrire la date d’installation ou de
remplacement du tuyau sur celui-ci, pour référence ultérieure.
44.
Fixer la canalisation d’alimentation
en eau
Fixer la canalisation d’alimentation en eau (tube de cuivre ou
canalisation exible à tresse d’acier) à la canalisation d’eau
chaude à l’aide d’une conguration de raccordement qui soit
conforme à tous les codes et règlements locaux. La canalisation
d’alimentation en eau raccordée au lave-vaisselle doit comporter
un robinet d’arrêt manuel situé sous l’évier. Ouvrir la valve d’eau
après avoir raccordé la canalisation d’alimentation en eau.
RACCORDEMENT DU TUYAU DE VIDANGE
45. Raccordement du tuyau de vidange
Employer l’une des options suivantes pour raccorder le
tuyau d’évacuation sur un raccord T ou sur un broyeur à
déchets:
■ Option A: Broyeur de déchets – sans brise-siphon
■ Option B: Sans broyeur de déchets – sans brise-siphon
■ Option C: Broyeur de déchets – avec brise-siphon
■ Option D: Sans broyeur de déchets – avec brise-siphon
IMPORTANT: Le raccordement du tuyau d’évacuation à la
canalisation d’égout en T ou au raccord de broyeur à déchets
doit être réalisé en amont du siphon du circuit d’évacuation et
à au moins 20po (50,8cm) au-dessus du plancher de l’espace
d’installation du lave-vaisselle.
Conseil utile: An de réduire les vibrations du tuyau, le tenir à
distance du plancher.
REMARQUE: Utiliser la bride rouge incluse pour raccorder le
tuyau de renvoi du lave-vaisselle à la plomberie ou au broyeur à
déchets du client.
