INSTRUCTIONS D’INSTALLATION

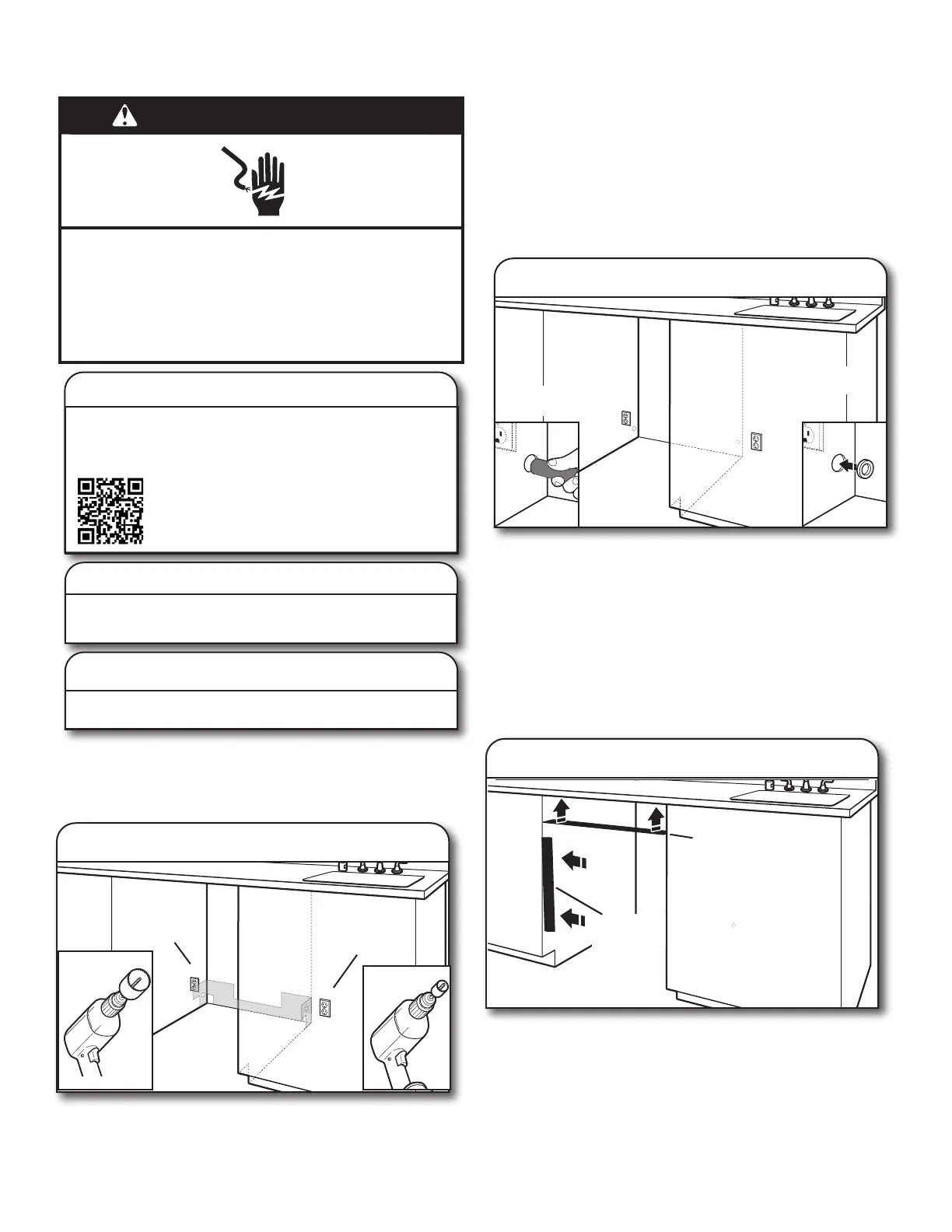

AVERTISSEMENT
Risque de choc électrique
Interrompre l'alimentation électrique avant d'installer
le lave-vaisselle (au niveau du tableau de distribution -
fusible ou disjoncteur)
Le non-respect de cette instruction peut causer
un décès ou un choc électrique.
1. Vidéo de l’installation
Une vidéo des étapes de l’installation est accessible en ligne
au whirlpool.com dans les sections «Service & Support»
(Service et soutien), «How To’s » (Comment faire) et «FAQ».
Voir la vidéo sur http://www.kaltura.com/tiny/ro00v
2. Déconnecter la source de courant électrique
Interrompre l’alimentation électrique au tableau de distribution
(fusible ou disjoncteur) avant d’installer le lave-vaisselle.
3. Couper l’arrivée d’eau
Fermer l’approvisionnement en eau du lave-vaisselle.
PRÉPARATION DE L’OUVERTURE
D’ENCASTREMENT DE L’ARMOIRE –
NOUVEAUX RACCORDEMENTS DE SERVICE
4.
Emplacement des trous à percer –
nouvelle construction
Emplacement
optionnel
Emplacement
souhaité
1½po
(3,8cm)
1/2po
(1,27cm)
La prise d’alimentation de l’appareil doit être installée dans une
armoire ou au mur adjacent, dans l’espace sous le comptoir où
l’appareil sera installé.
REMARQUE: Consulter la section «Dimensions du produit et
de l’emplacement d’installation» pour connaître l’emplacement
exact des trous et les dimensions des zones grises.
Percer un trou de 1½ po (3,8cm) pour le tuyau de vidange sur le
côté ou l’arrière de l’armoire, en fonction de la position du tuyau
de vidange et de de son emplacement de connexion.
Percer un trou de 1/2po (1,27cm) pour le tuyau d’arrivée d’eau
sur le côté ou l’arrière de l’armoire, en fonction de la position du
tuyau d’arrivée d’eau et de son emplacement de connexion
Percer un trou de 1 ½po (3,8cm) pour le câblage électrique sur
le côté droit ou à l’arrière de l’armoire.
1. Poncer pour obtenir des tours lisses
Armoire
de bois
Armoire
métallique
Armoire de bois: Poncer l’orice jusqu’à obtenir une surface
lisse.
Armoire métallique: Couvrir le contour du trou avec l’œillet
fourni avec l’ensemble du cordon d’alimentation.
Conseil utile: Le raccordement au lave-vaisselle sera plus
facile si on achemine le câble par le côté droit de l’ouverture
d’encastrement de l’armoire.
INSTALLATION DE LA BARRIÈRE
ANTI-HUMIDITÉ EN OPTION – RECOMMANDÉE
POUR LES COMPTOIRS EN BOIS
Barrière anti-humidité/cales en bois
Barrière
anti-humidité
Installation
des cales
en bois
Veiller à ce que la zone se trouvant sous l’armoire soit propre et
sèche avant d’installer la barrière anti-humidité. Ôter la protection
de la barrière anti-humidité et appliquer la barrière sur le dessous
du comptoir, le long de la rive avant du comptoir.
REMARQUE: L’utilisation de cette barrière anti-humidité est
recommandée, mais non obligatoire.
REMARQUE: Utiliser des cales en bois si la xation de côté et
l’espacement entre les côtés de l’armoire et du lave-vaisselle
sont supérieurs à 1/2po (1,27cm) de chaque côté ou supérieur à
la longueur des vis d’ancrage.
