KitchenAid KDTM405PPS - Instalación del Panel a Medida (en Modelos con Paneles a Medida Solamente); Selección del Método de Sujeción de Anclaje

75

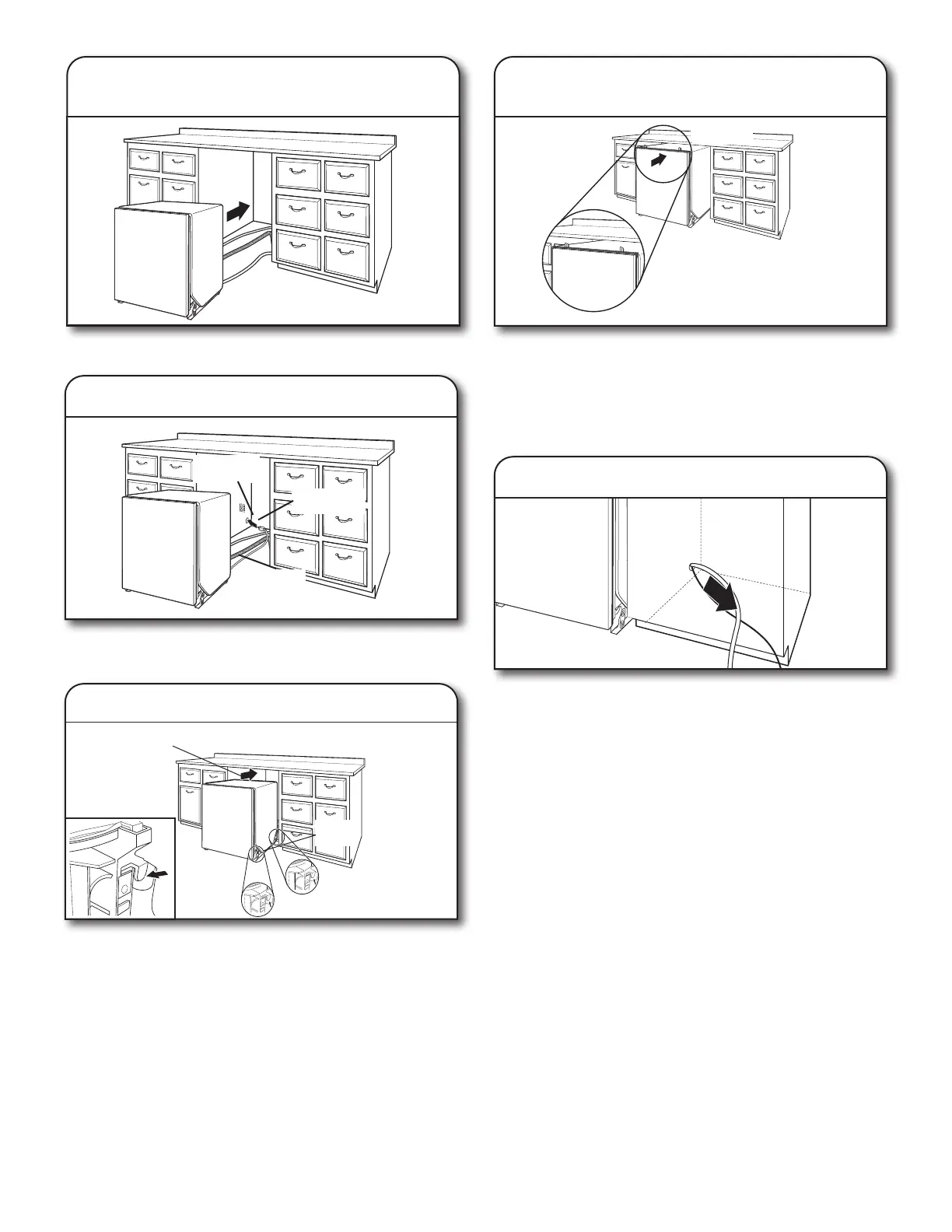

27. Mueva el lavavajillas cerca de la
abertura del gabinete
Pase los elementos a través de los oricios en el gabinete y tire
para tensarlos mientras se introduce el lavavajillas en el gabinete.
28. Pase el cable de alimentación
Tubería de
agua
Manguera
de desagüe
Cable
Si se utiliza un cable de alimentación, asegúrese de pasar el
extremo por el oricio en la parte recortada antes de deslizar el
lavavajillas en la abertura del gabinete.
29. Fije la manta aislante
Fije la
manta
Manta
aislante
NOTA: Compruebe que la manta aislante está jada a las
esquinas izquierda y derecha trasera antes de empujar a la
abertura del gabinete para evitar que la manta se pliegue en un
gabinete estrecho. La manta se puede jar tirando el aislante
hacia abajo en dirección a la parte inferior del producto y
asegurando que los ganchos en los componentes laterales se
enganchen en las ranuras que están en la manta aislante.
6"
(15.2 cm)
30.
Introduzca el lavavajillas en la abertura del
gabinete dejando que sobresalgan 6" (15,2cm)
6"
(15,2cm)
■ Coloque el aislante de sonido de espuma para la parte superior
(en algunos modelos)
• Ajuste la espuma para la parte superior en la ranura del
cuello superior del lavavajillas como se muestra en la
gura.
NOTA: Deje que la unidad sobresalga unas 6" (15,2cm) del
gabinete para instalar los soportes de anclaje.
31. Tire del cableado ojo de los servicios
NOTA: Tire de los elementos de suministro para tensarlos
mientras se introduce el lavavajillas en la abertura del gabinete
para evitar dobleces.
INSTALACIÓN DEL PANEL A MEDIDA
(EN MODELOS CON PANELES A MEDIDA
SOLAMENTE)
Para la instalación del panel a la medida, consulte la hoja de
Instalación del panel a la medida incluida con el material de
lectura. Complete la instalación del panel a medida antes
de pasar a la sección “Selección del método de sujeción de
anclaje”.
SELECCIÓN DEL MÉTODO DE SUJECIÓN DE
ANCLAJE
IMPORTANTE: Fijar el lavavajillas al gabinete debe ser uno
de los últimos pasos. Prepare el lavavajillas para este proceso
jando al lavavajillas los 2 soportes que se encuentran en la
bolsa de piezas.
– Para los mostradores de madera, laminados o de otra supercie
similar, realice una Sujeción al mostrador: vaya al paso 32.
– Para los mostradores de mármol, granito u otra supercie dura,
realice una Sujeción lateral: vaya al paso 33.
NOTA: Si el espacio entre la parte superior de la puerta y la parte
inferior del mostrador es estrecho (inferior a 1/4" [6,35 mm]), se
recomienda realizar la sujeción lateral para no rayar la interfaz del
usuario o consola con los tornillos de anclaje.
