REMARQUE: Des ls préétamés ne devraient pas être utilisés
pour le raccordement au bornier. S’assurer que le l noir est aligné
avec le l noir et que le l blanc est aligné avec le l blanc dans le
bornier.

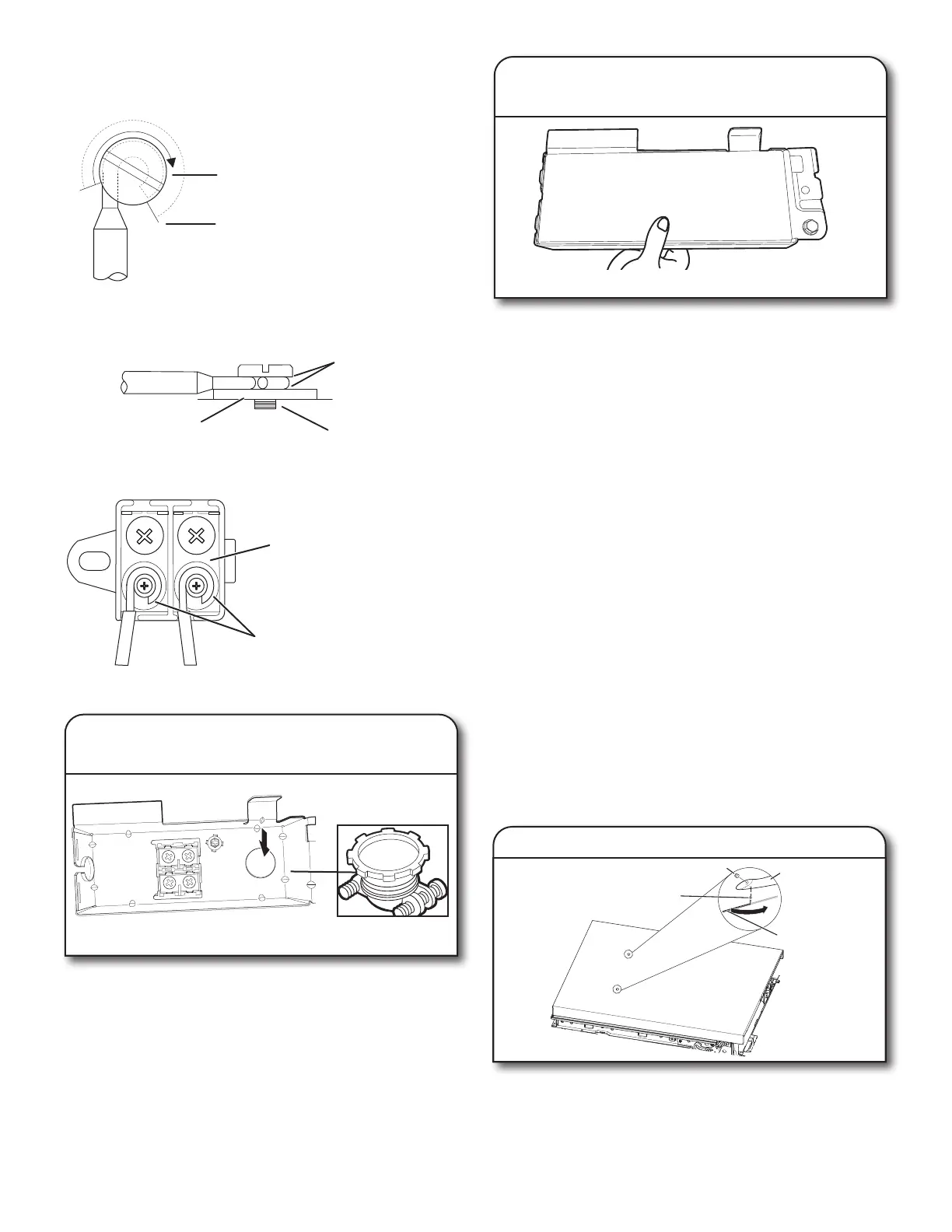

Fil enroulé aux deux tiers autour
Fil enroulé aux trois quarts autour
Dénuder l’isolation et enrouler le l
Illustration: 1
Contact serrés
Tige de la vis
Surface de contact
Illustration: 2
Surface de contact
Le fil dénudé doit toujours être
enroulé de 2/3 ou 3/4 autour
des filets de vis
Illustration: 3
23. Fixer le cordon ou le l dans le
serre-câbles
Resserrer les vis du serre-câbles pour xer le cordon.
24. Réinstaller le couvercle et les ls du
boîtier de raccordement
Placer les conducteurs à l’intérieur du boîtier de connexion.
Remettre le couvercle en place en insérant les crochets du
couvercle du boîtier de connexion dans les encoches du fond du
boîtier de connexion, et en enlant le couvercle bien serré contre
le mur arrière où passent les câbles. S’assurer que les câbles
sont bien logés à l’intérieur du boîtier et ne sont pas coincés sous
le couvercle.
Replacer le boîtier de raccordement sur le croisillon et le pousser
vers la droite pour que le boîtier de raccordement se xe à la
partie latérale en plastique.
REMARQUES:
■ Ne pas brancher le cordon dans une prise avant d’en avoir
reçu l’instruction.
■ Une fois le boîtier de raccordement réinstallé dans le
lave-vaisselle, glisser tout excédant de ls sur les composants
à proximité pour aider à ce qu’ils ne touchent pas au sol.
■ Passer le cordon par l’arrière du lave-vaisselle pour qu’il ne
touche pas le moteur du lave-vaisselle ou la partie inférieure de
la cuve du lave-vaisselle.
■ Un maximum de 2 cordons d’alimentation (calibre 12AWG
maximum) plus 1 conducteur de mise à la terre est autorisé
dans le boîtier de connexion.
IMPORTANT: Aucune autre connexion que celle du
raccordement d’alimentation du lave-vaisselle ne peut être
effectuée à l’intérieur du boîtier de raccordement du
lave-vaisselle.
INSTALLATION DE LA POIGNE DE PORTE
(SUR CERTAINS MODÈLES)
25. Installation de la poignée de porte
Clé à tête
hexagonale
Poignée
Vis de calage
(au fond de la
poignée)
Goujon de montage
IMPORTANT: Ne pas éraer le panneau avant au cours de ce
processus. SI le panneau de porte est muni d’une pellicule de
protection, l’enlever jusqu’au point de xation de la poignée
avant d’installer cette dernière. La poignée est plus facile à
installer lorsque l’appareil est sur le dos.
