45
Pour retirer le boîtier de raccordement, appuyer sur le fermoir
en plastique, glisser la boîte vers la gauche de l’appareil contre
le tube de métal et faire tourner le côté gauche de la boîte vers
l’avant. S’assurer que le câblage du produit reste attaché dans le
boîtier de raccordement.

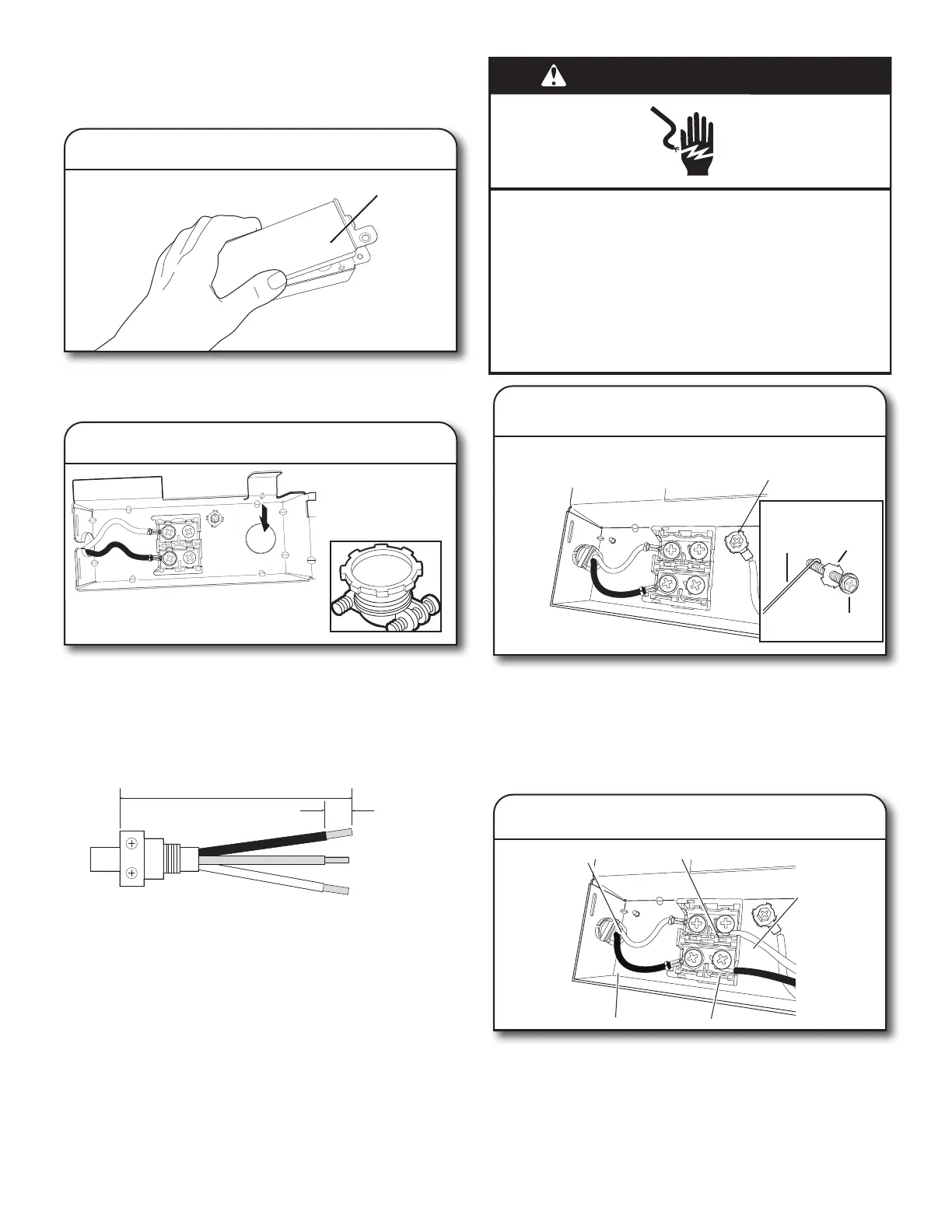

19.
Ôter le couvercle de la boîte de
connexion
Couvercle
du boîtier de
connexion
À l’aide d’un tourne-écrou de 1/4po (6,4mm), retirer la vis xant
le couvercle du boîtier de raccordement. Retirer le couvercle en
le soulevant du boîtier. Conserver le couvercle pour utilisation
ultérieure.
20. Installation du serre-câbles
Installer un serre-câbles métallique (homologation UL/CSA).
S’assurer que les têtes de vis soient orientées vers le haut lors du
serrage de l’écrou à conduit.
Un serre-câbles est fourni dans l’ensemble du cordon
d’alimentation.
Longueur de câble suggérée en lien avec le serre-
câbles
0,75po à 1po
(19mm à 25mm)
4
1
/2po
(114,3mm)
AVERTISSEMENT
Risque de choc électrique
Relier le lave-vaisselle à la terre d’une méthode
électrique.
Brancher le fil relié à la terre au connecteur vert relié à
la terre dans la boîte de la borne.
Ne pas utiliser un câble de rallonge.
Le non-respect de ces instructions peut causer
un décès, un incendie ou un choc électrique.
21.
Connecter le conducteur de liaison à
la terre
Laveuse
Vis de mise à
la terre
Conducteur
de terre
Vis du connecteur
de mise à la terre
Passer le cordon d’alimentation dans le serre-câbles situé à
l’arrière du boîtier de raccordement. Retirer la vis de liaison à
la terre du plancher surélevé à l’intérieur du boîtier et la placer
à travers la borne en anneau de la vis verte de mise à la terre
du cordon d’alimentation. Si le l ne comporte pas de borne en
anneau, plier une boucle au bout du l. Voir le schéma détaillé
ci-dessous sur la façon de terminer correctement le câblage du
produit à la maison. Rattacher et serrer la vis de liaison à la terre
sur le plancher surélevé du boîtier.
22. Connecter les conducteurs restants
Conducteur blanc
Conducteur noir
Conducteur noir
Conducteur de terre
Conducteur blanc
Pour brancher les ls aux cosses rondes, retirer les vis du bornier,
passer les vis à travers les cosses rondes, puis les revisser au
bornier.
Pour connecter des ls sans bornes à anneau, retirer les vis du
bornier. Plier une boucle à l’extrémité des ls. Pousser les vis à
travers la boucle. Voir le schéma détaillé ci-dessous sur la façon
de terminer correctement le câblage du produit à la maison.
Remettre les vis dans le bornier. Serrer les vis.
