INSTRUCCIONES DE INSTALACIÓN
ADVERTENCIA
Peligro de Choque Eléctrico
Desconecte el suministro de energía en la caja de
fusibles o cortacircuitos antes de instalar
la lavavajillas.
No seguir esta instrucción puede ocasionar la muerte o
choque eléctrico.
1. Video de instalación
Puede encontrar un video con los pasos de instalación en línea en
whirlpool.com, en el apartado “How To’s & FAQ” (Instrucciones y
preguntas frecuentes) bajo la sección “Service & Support” (Servicio y
soporte). Puede ver el video en http://www.kaltura.com/tiny/ro00v
2. Desconecte el suministro eléctrico
Desconecte el suministro eléctrico en la caja de fusibles
o la caja de cortacircuitos antes de instalar el lavavajillas.
3. Cierre el suministro de agua
Cierre el suministro de agua al lavavajillas.

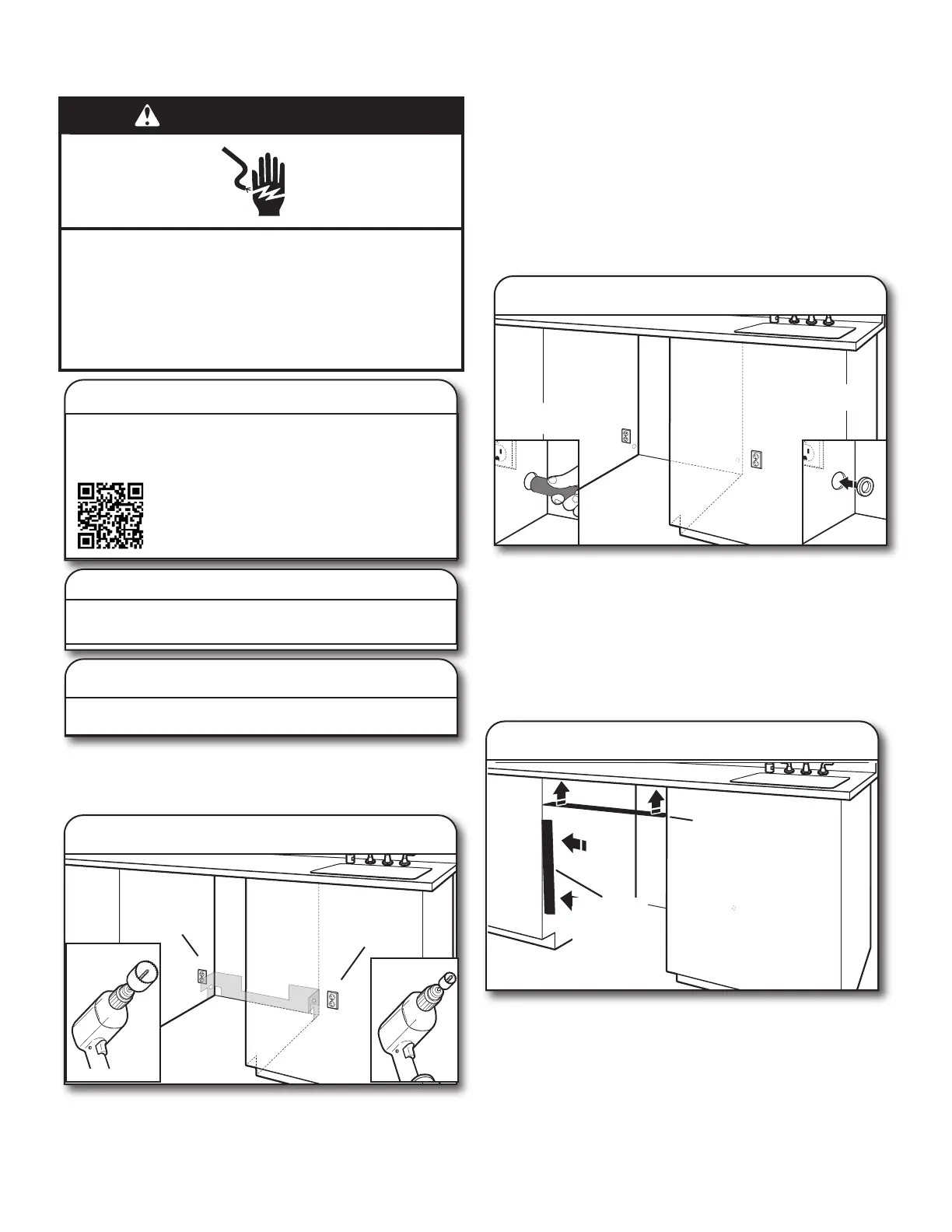

PREPARACIÓN DE LA ABERTURA DEL
GABINETE: INSTALACIONES NUEVAS
4.
Perfore oricios en el lugar de la
nueva instalación
Ubicación
opcional
Ubicación
recomendada
1½"
(3,8cm)
1/2"
(1,27 cm)
El receptáculo del suministro de energía para el electrodoméstico
debe instalarse en un gabinete o pared adyacente al espacio
debajo del mostrador donde se instalará el electrodoméstico.
NOTA: Consulte la sección “Dimensiones del producto y de la
abertura del gabinete” para la ubicación correcta del oricio y las
medidas de la zona sombreada.
Taladre un oricio para la manguera de desagüe de 1½ " (3,8cm)
en la parte trasera o lateral del gabinete, dependiendo de la
ubicación del paso de la manguera de desagüe y de la conexión
a la manguera de desagüe.
Taladre un oricio para la manguera de suministro de agua
de 1/2" (1,27cm) en la parte trasera o lateral del gabinete
dependiendo de la ubicación del paso de la manguera de
suministro de agua y de la ubicación de la conexión.
Taladre un oricio de 1½" (3,8cm) para el cable eléctrico en la
parte derecha o trasera del gabinete.
1. Lije los oricios hasta que queden lisos
Gabinete
de madera
Gabinete
de metal
Gabinete de madera: Lije el oricio hasta que quede liso.
Gabinete de metal: cubra los bordes del oricio con el
pasacables incluido en el kit del cable de alimentación.
Consejo útil: Será más fácil conectar el lavavajillas si dirige el
cable dentro de la abertura del gabinete desde el lado derecho.
INSTALACIÓN OPCIONAL DE LA BARRERA
CONTRA LA HUMEDAD - RECOMENDADO
PARA LOS MOSTRADORES DE MADERA
Suplementos para barrera contra la
humedad/madera
Barrera
contra la
humedad
Instale los
suplementos
de madera
Compruebe que la zona bajo el gabinete está limpia y seca para
la instalación de la barrera contra la humedad. Retire la parte
trasera de la barrera contra la humedad y aplique a la parte
inferior del mostrador a lo largo del borde delantero.
NOTA: se recomienda el uso de esta barrera contra la humedad,
pero no es un requisito obligatorio.
NOTA: Instale suplementos de madera si el anclaje lateral y
el espacio entre los lados del gabinete y del lavavajillas son
superiores a 1/2" (1,27cm) a cada lado, o si son superiores a la
longitud de los tornillos de anclaje laterales.
