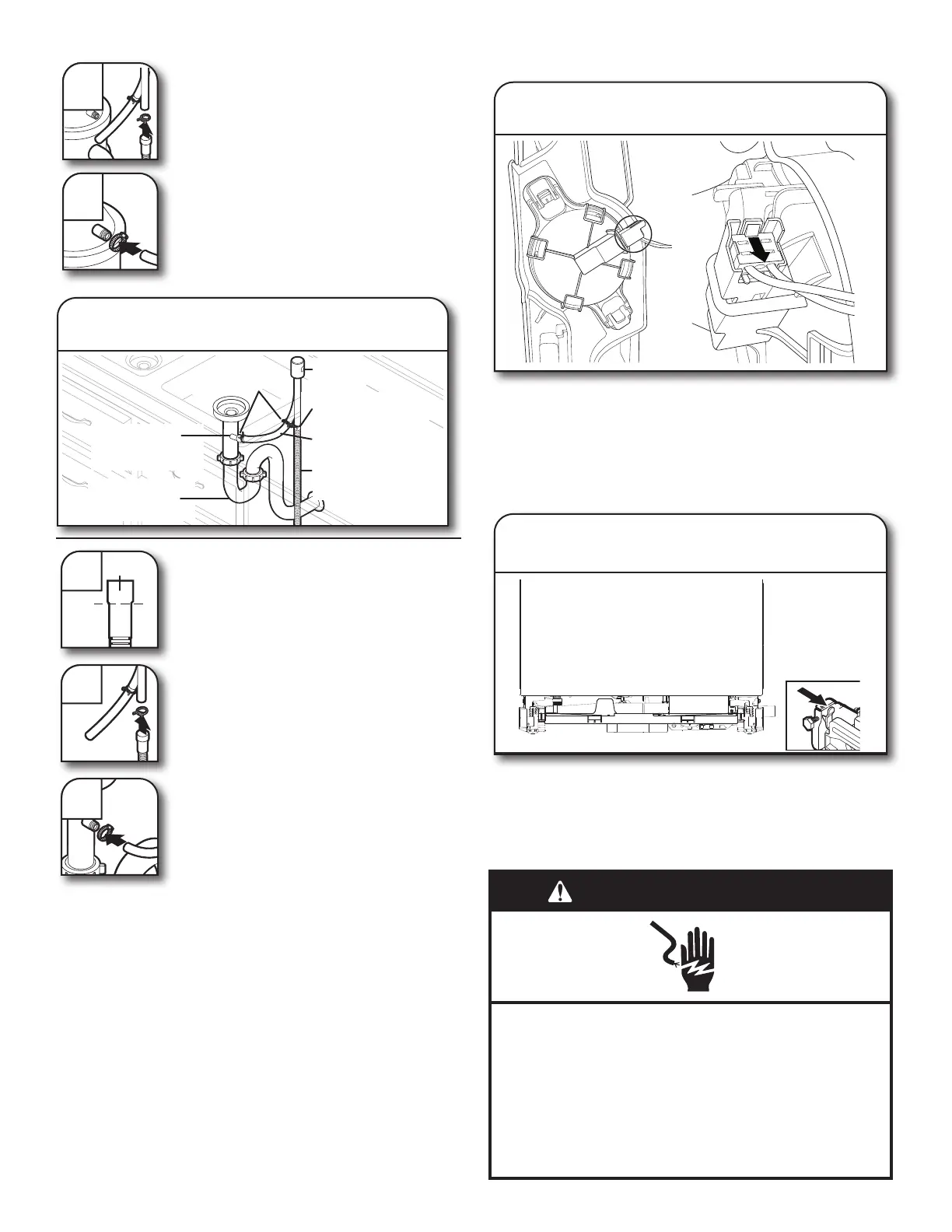

KitchenAid KDTM405PPS - Achever Linstallation

53
4
4. Fixer le tuyau d’évacuation sur le
dispositif de brise-siphon à l’aide de
la grosse bride de tuyau d’évacuation
(fournie). À l’aide de pinces, serrer
la bride pour l’ouvrir et la mettre en
position.
5
5. Utiliser un tuyau en caoutchouc
(non fourni) et une bride à vis pour le
raccordement du dispositif de
brise-siphon à l’entrée du broyeur à
déchets.
1. Raccorder l’extrémité en caoutchouc du
tuyau d’évacuation au dispositif de
brise-siphon.
2. Fixer le tuyau d’évacuation sur le
dispositif de brise-siphon à l’aide de
la grosse bride de tuyau d’évacuation
(fournie). À l’aide de pinces, serrer
la bride pour l’ouvrir et la mettre en
position.
3. Utiliser un tuyau en caoutchouc (non
fourni) et une bride à vis (non fournie)
pour le raccordement de la canalisation
d’égout en T au dispositif de
brise-siphon.
Option D: Sans broyeur de déchets –
avec brise-siphon
Bride pour gros
tuyau de vidange
Tuyau d’évacuation
Bride à vis
Brise-
siphon
Raccord de tuyau
en caoutchouc
Siphon du circuit
d’évacuation
Tuyau
d’évacuation en T
1
Embout
en
caout-
chouc
2
3
ACHEVER L’INSTALLATION
46. Reconnecter le contacteur à otteur
Vérier l’absence de tout contact entre le conducteur ou le
cordon d’alimentation et le moteur du lave-vaisselle ou la partie
inférieure de la cuve du lave-vaisselle.
Rebrancher le contacteur à otteur en alignant le connecteur
enlevé à l’étape10 et le boîtier du connecteur, puis en le
poussant jusqu’à ce que l’onglet de verrouillage soit visible
par-dessus le dos du connecteur.
47. Réinstaller le plateau d’écoulement
REMARQUE: Avant de remettre en place le plateau d’écoulement,
s’assurer qu’il n’y a pas d’eau dans le plateau.
Pour replacer le plateau, l’aligner avec les boutons dans les
parties latérales et le pousser vers l’intérieur de l’appareil. Il est
important que les tuyaux noirs se situent au-dessus du plateau
d’écoulement aux deux bouts une fois le plateau bien en place.
AVERTISSEMENT
Risque de choc électrique
Brancher sur une prise à 3 alvéoles reliée à la terre.
Ne pas enlever la broche de liaison à la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un câble de rallonge.
Le non-respect de ces instructions peut causer
un décès, un incendie ou un choc électrique.
