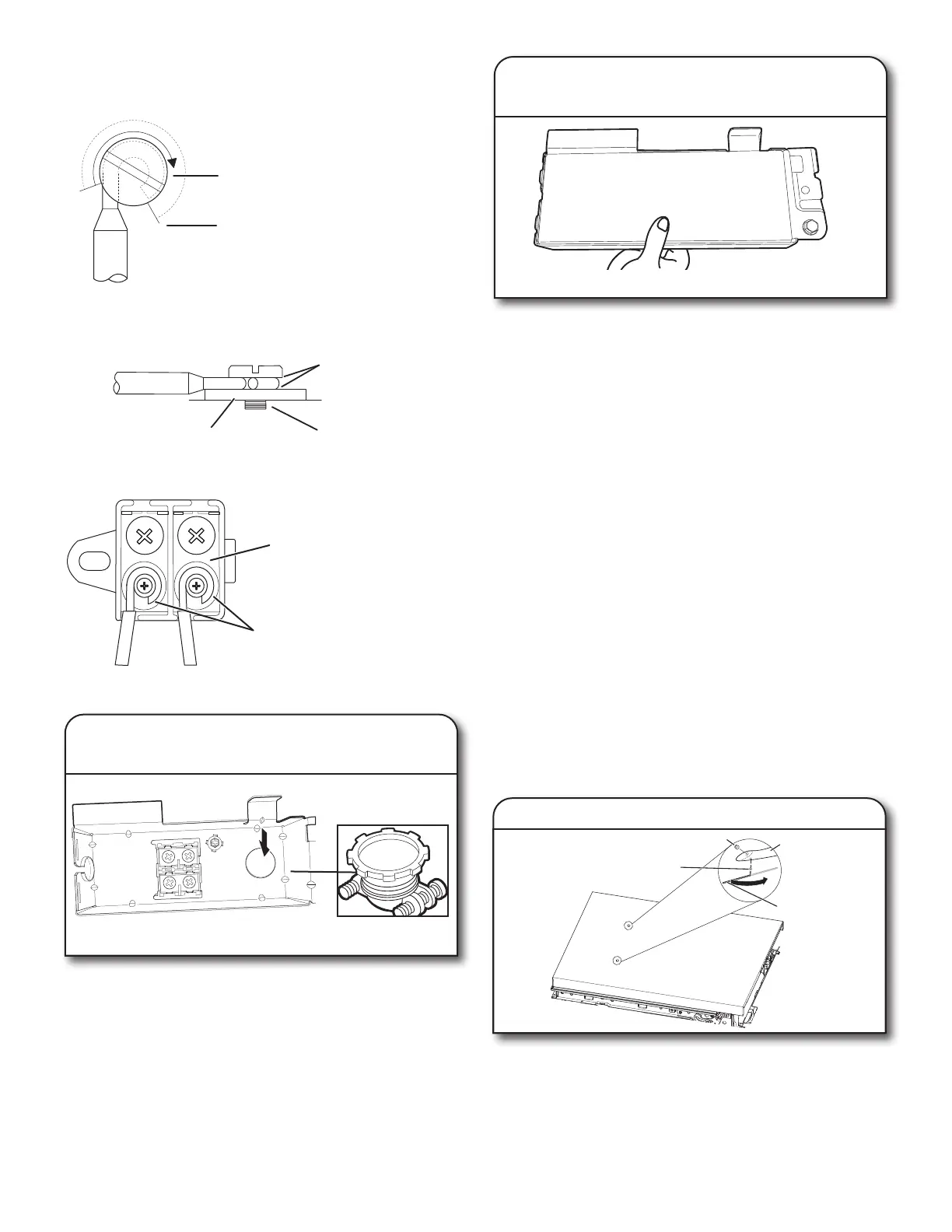

NOTA: Los cables previamente estañados no se deben usar para
conectar al bloque de terminales. Asegúrese de que el negro esté
alineado con el negro y el blanco esté alineado con el blanco en el
bloque de terminales.
Alambre envuelto en dos tercios
Alambre envuelto en tres cuartos
Pele el aislamiento y envuelva el cable
Figura: 1
Contacto ajustados
Poste de tornillo
Supercie de contacto
Figura: 2
Supercie de contacto
El cable pelado siempre debe
tener una envoltura de 2/3 a 3/4
alrededor de las roscas de los
tornillos
Figura: 3
23. Fije el cable en el protector de cables
Apriete los tornillos del protector de cables para asegurar el
cable.
24. Vuelva a instalar la cubierta de la caja
de terminales y los cables
Coloque los cables dentro de la caja de terminales. Sustituya
la cubierta insertando los enganches de la cubierta de la caja
de terminales en los oricios de la parte inferior de la caja de
terminales, y deslice la cubierta apretándola contra la pared
inferior donde se introducen los cables. Compruebe que los
cables están dentro de la caja y no aprisionados contra la
cubierta.
Vuelva a colocar la caja de terminales en la barra transversal y
empuje hacia la derecha para que la caja de terminales encaje en
el componente lateral de plástico.
NOTAS:
■ No enchufe el cable a una toma hasta que se le indique.
■ Después de reinstalar la caja de terminales en el lavavajillas,
coloque el sobrante o la parte oja de los cables sobre los
componentes cercanos para mantenerlos alejados del piso.
■ Pase el cable por la parte posterior del lavavajillas de forma
que no toque el motor o la parte inferior de la tina del
lavavajillas.
■ Se permite un máximo de 2 conductores de suministro
de cable de alimentación (tamaño máximo: 12AWG) y 1
conductor de conexión a tierra en la caja de terminales.
IMPORTANTE: No se deben realizar conexiones adicionales que
no sean la conexión de alimentación del lavavajillas dentro de la
caja de terminales del lavavajillas.
INSTALE LA MANIJA DE LA PUERTA (EN
ALGUNOS MODELOS)
25. Instale la manija de la puerta
Llave
hexagonal
Asa
Tornillo de ajuste
(en la base de la
manija)
Perno de montaje
IMPORTANTE: No raye el panel frontal durante este
procedimiento. Si el panel frontal tiene una película protectora,
despéguela más allá del punto de los pernos de la manija antes
de instalarla. Es más fácil instalar la manija si la unidad está
apoyada sobre la parte posterior.
