KitchenAid KDTM405PPS - Conecte la Manguera de Llenado a la Válvula de Llenado; Conexión de la Manguera de Desagüe; Conexión del Cable de Alimentación

71
15. Agregue el codo de 90° a la tubería de
suministro de agua
CONECTE LA MANGUERA DE LLENADO A LA
VÁLVULA DE LLENADO
16. Ajuste el codo de 90° en la válvula
Compruebe que la arandela de goma está encajada debidamente
en el conector. Deslice el racor de 3/4" (19mm) del codo de 90°
hacia la válvula, y ajuste a mano para no dañar la rosca. Ajuste a
mano hasta que el acoplamiento quede jado.
Utilice alicates para comprobar que el acoplamiento está
apretado. Puede que sea necesario entre 1/4 y 1/2 giro adicional
para sellar la junta de goma. Pase la manguera de llenado por el
lado izquierdo de la parte trasera de la unidad.
NOTAS:
■ No use cinta con los conectores de compresión.
■ No apriete en exceso. Se pueden producir daños en el
acoplamiento.
■ Pase la tubería de suministro de agua hacia la parte posterior
de la unidad antes de instalarla.

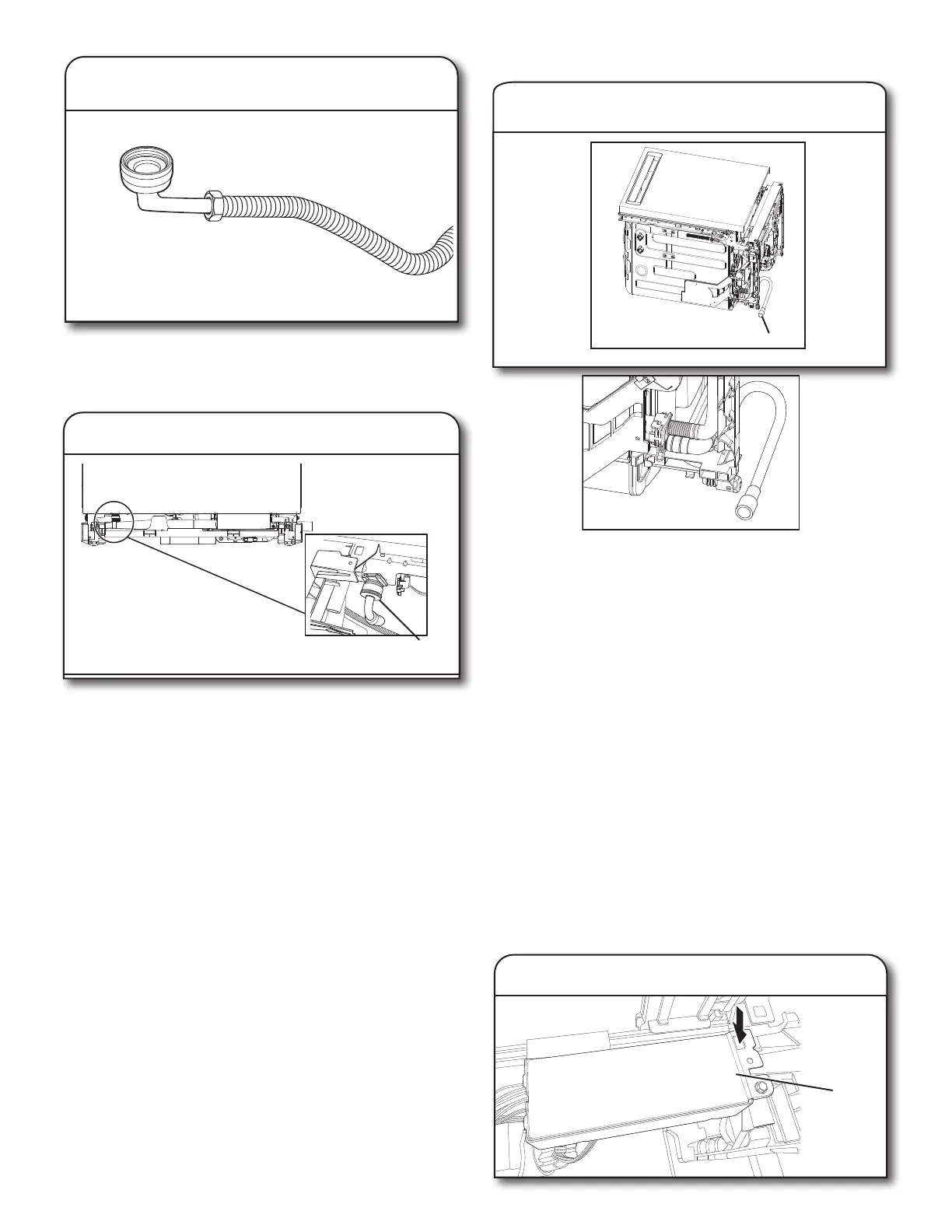

CONEXIÓN DE LA MANGUERA DE DESAGÜE
17. Conecte la manguera de desagüe
Ubicación de la manguera de desagüe
Coloque la abrazadera plateada proporcionada sobre el
extremo del codo de la manguera de desagüe. Luego, empuje la
manguera hacia el puerto de desagüe (asegúrese de empujarla
hasta que haga tope), esta debe estar mirando hacia la parte
inferior del lavavajillas. Apriete con unas pinzas para abrir la
abrazadera y deslícela sobre el codo para asegurar que la
manguera quede en su lugar. Pase la manguera por la parte
trasera del producto.
NOTA:
■ Si la manguera de desagüe se instala con el codo de goma
mirando hacia afuera, puede que esta se retuerza y haga
que el desagüe sea más lento o no se complete cuando la
instalación se realiza en gabinetes con espacio reducido.
■ Puede que haya un tapón de plástico en el puerto de
desagüe para el envío, donde se conectará la manguera
de desagüe. Si está incorporado, retire este tapón antes de
instalar la manguera de desagüe.
CONEXIÓN DEL CABLE DE ALIMENTACIÓN
NOTA: Si va a instalar el producto con un cableado directo, proceda
al paso 25, espere a instalar el cableado hasta después del paso 44,
cuando la unidad ya esté instalada en la abertura del gabinete.
Seleccione conectores de rosca con certicación UL/homologación CSA
para uso en lavavajillas.
Kit de cable de alimentación
El kit incluye generalmente el cable de alimentación, protector de cables
de metal, pasacables.
(Número de pieza de Whirlpool W11365011 para kit de cables - recto y
W11365014 para kit de cables - ángulo recto)
Caja de
terminales
18. Retire la caja de terminales
Codo
