4. Eléments de commande et d’affichage

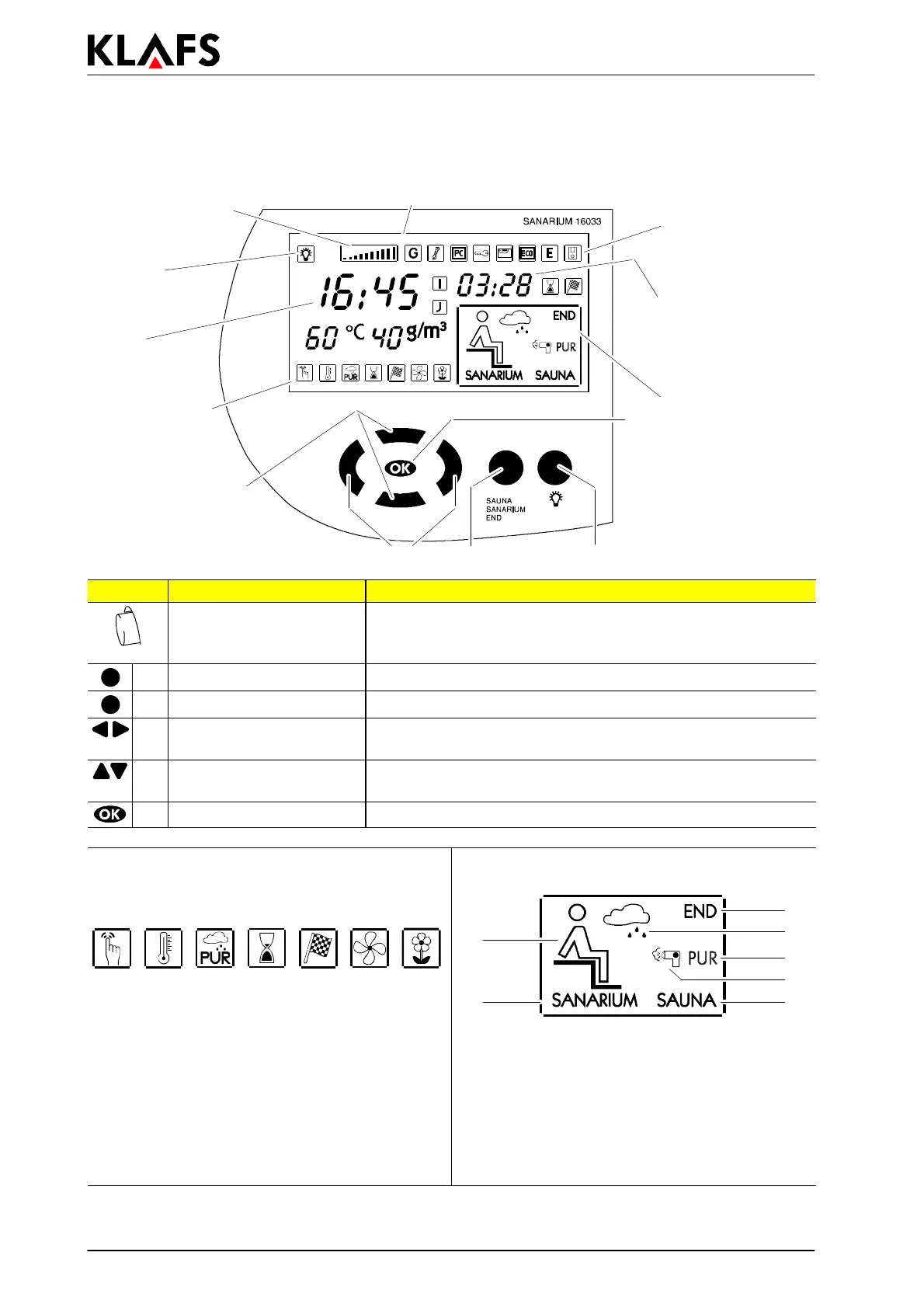

4.1. Afficheur de la commande 16033
Unité d’affichage LCD
Autressymboleset
options
additionnelles
Temps
présélectionné/
temps restant pour
le bain
Modes de
fonctionnement
Symboles pour
programmes et
réglages individuels
Heure
Eclairage
Valeur de consigne/
Affichage à barres
E
ABC
D
Touche : Désignation : Fonction :
Interrupteur principal
(à gauche sur le boîtier de
commande)
Activation/Désactivation du mode en veille de la commande.
L’heure apparaît sur l’afficheur pendant le mode en veille.
A Touche Eclairage Marche/arrêt de l’éclairage de la cabine.
B Touche Modes Sélection du mode : Sauna, SANARIUM ou fin de programme.
C Touches gauche/droite Sélection du symbole pour les programmes ou les réglages
individuels.
D Touches haut/bas Sélection d’un programme ou modification des valeurs
réglées.
E Touche OK Enregistrement/sauvegarde des valeurs.
Symboles pour programmes et réglages
individuels Sauna et SANARIUM :
Symboles pour modes de fonctionnement :
1234567
12
3
4
5
7
6
1. Programmes
2. Température
3. Humidité de l’air (uniquement en mode
SANARIUM) Fonctionnement SaunaP
UR
4. Duréedubain
5. Mode présélection
6. Ventilateur d’air de sortie
7. Pompe à essences parfumées.
1. Mode Sauna
2. Mode SANARIUM
3. Mode SANARIUM, (clignote en cas de
manque d’eau)
4. Cabine prête au bain
5. Fonctionnement SaunaP
UR
6. Postséchage
7. Finduprogramme.
