Principe de fonctionnement

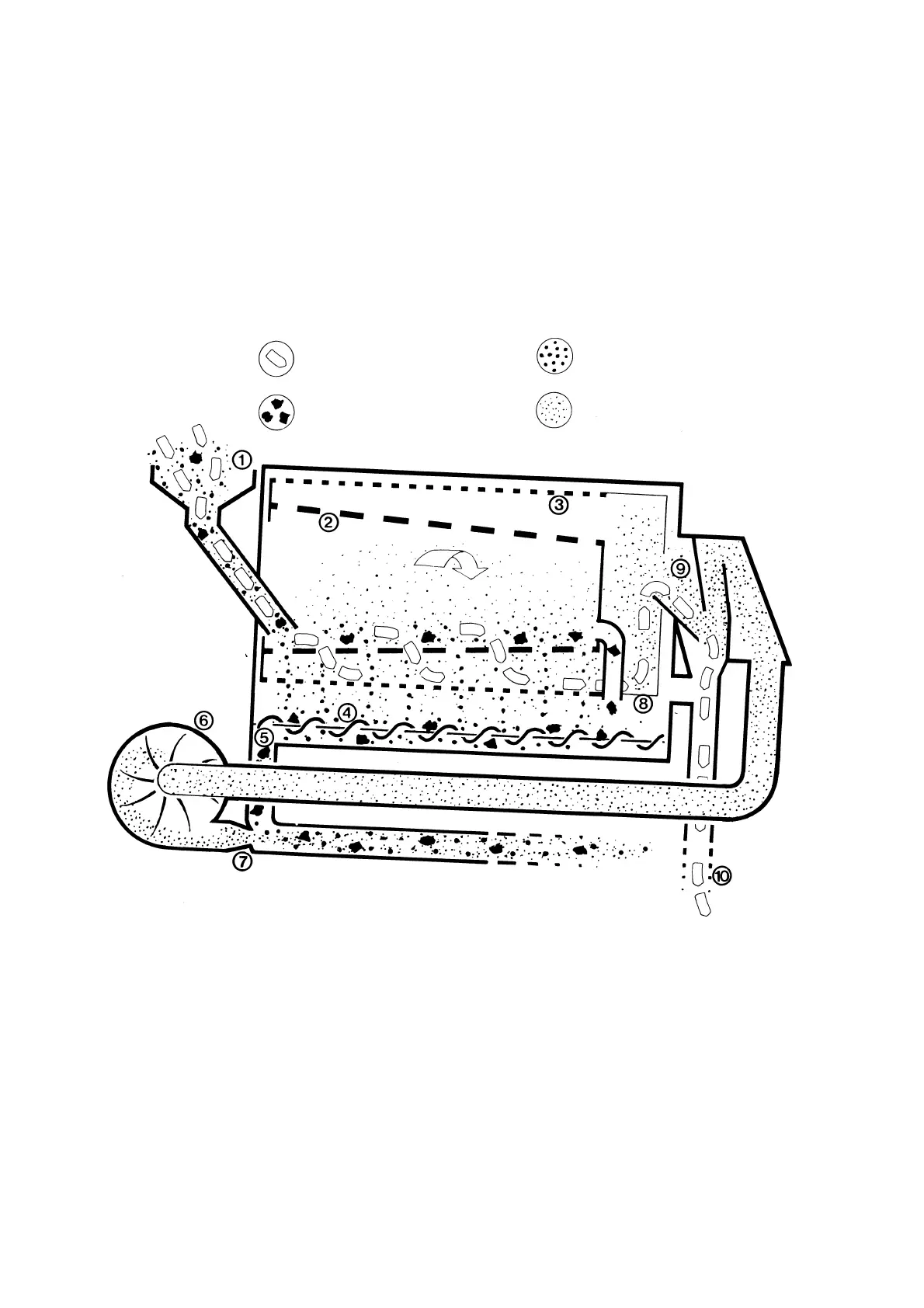

Le trajet des grains dans le le nettoyeur-séparateur
Combi s'effectue comme suit: d'abord les grains nin
nettoyés sont conduits dans le tamis intérieur
conique. La dimension des trous du tamis est ajus-
tée pour laisser passer les grains et retenir les
impuretés grossières.
1. Entrée
2. Tamis intérieur
3. Tamis extérieur
4. Vis sans fin
5. Sortie du tamis
Lorsque les grains ont passé au travers du tamis
intérieur, elles retombent sur le tamis extérieur
cylindrique. La dimension des trous du tamis est
ajustée pour que les grains soient retenus et que
les petites impuretés passent au travers des trous.
Le tambour avec le tamis intérieur et le tamis ex-
térieur tourne à environ 22 tr/m.
Installer le nettoyeur-séparateur Combi en inclinant
vers la section sortie: ainsi, les grains progressent
sur les tamis lorsque le tambour tourne. Normale-
ment, une inclinaison d'env. 5° est recommandée.
Après le nettoyage au moyen des tamis, les grains
sont conduits à travers un nettoyeur à air, aspirant
les impuretés légères et la poussière.
Le refus des deux tamis est récolte dans une auge
au fond de l'appareil.
Une vis sans fin dans le fons de l'auge tranporte le
refus du criblage vers le devant de l'appareil; à
partir d'ici le refus peut être conduit, soit vers une
sortie séparée, soit dans le conduit de la soufflerie
du nettoyeur à air, et éliminé avec les impuretés
légères.
Le nettoyeur-séparateur Combi existe en une versi-
on à entraînement électrique et en une version
prévue pour l'entraînement PTO (540 tr/m sur
l'arbre prise de force du tracteur).
Grains
6. Soufflerie
7. Injecteur
8. Système à palettes
9. Nettoyeur à air
10. Sortie du produit fini
Impuretés légères
Petites impuretés
Grosses impuretés
