Werkingsprincipe
De graanstroom in de Combi-reiniger is zodanig dat
het ongereinigde graan eerst in de conisch gevorm-
de binnenzeef wordt geleid. In de binnenzeef is de
grootte van de gaten zodanig, dat het graan erdoor
gaat en de grove verontreinigingen worden tegen-
gehouden.

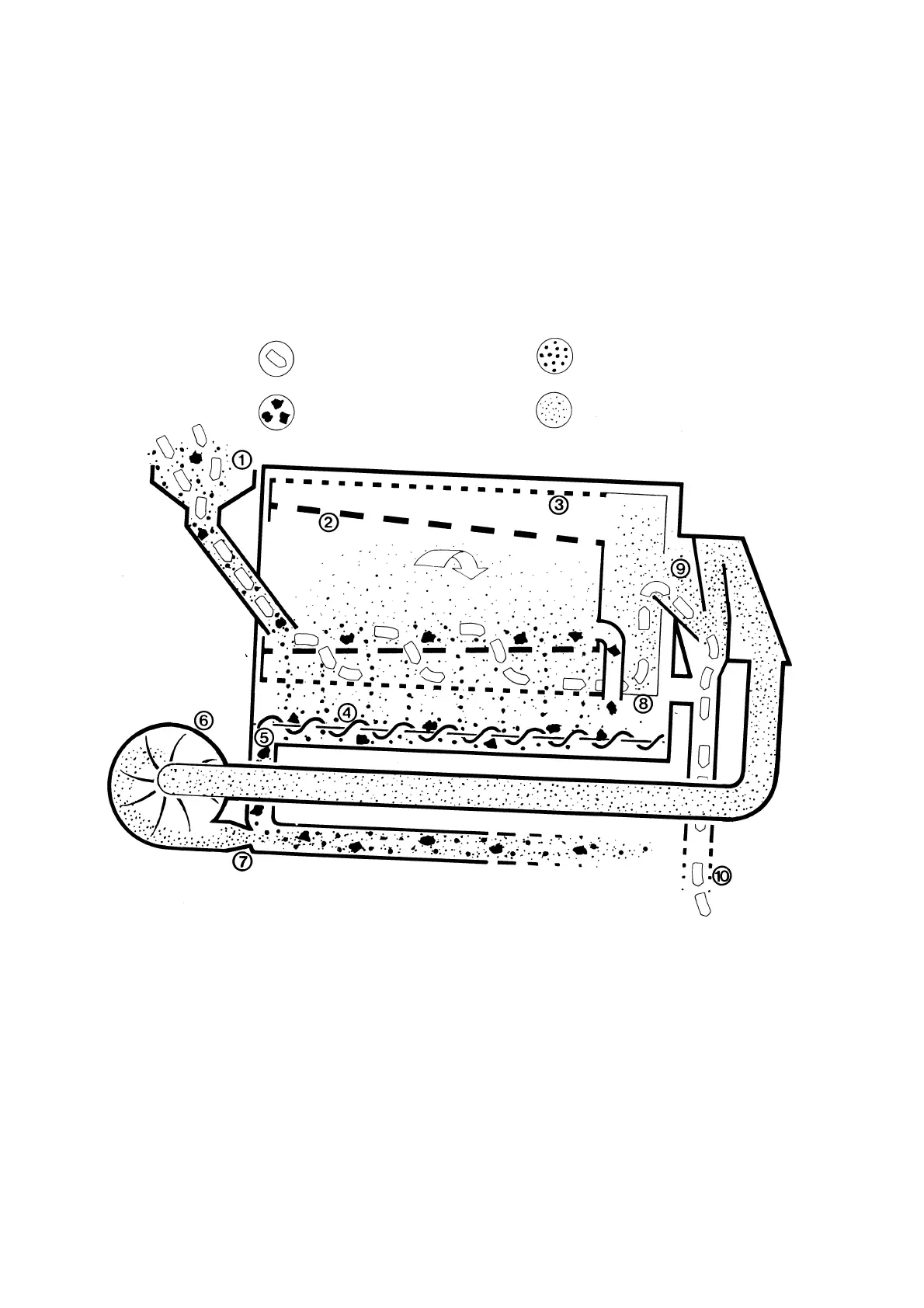

1. Aanvoer
2. Binnenzeef
3. Buitenzeef
4. Vijzel
5. Afvoer van zeef
Als het graan door de binnenzeef is gepasseerd,
valt het op de uitwendige, cylindrisch gevormde
zeef. In de buitenzeef is de grootte van de gaten
zodanig, dat het graan wordt tegengehouden en de
fijne verontreinigingen erdoor gaan. De trommel
met binnenzeef en buitenzeef roteert met ca. 22
toeren/min.
De Combi-reiniger wordt hellend opgesteld, de
aanvoerkant hoger dan de afvoerkant, waarbij het
graan zich over de zeven beweegt als de trommel
roteert. Gewoonlijk moet de helling van de machine
ca. 5% zijn.
Na het reinigen door de zeef wordt het graan door
een luchtreiniger geleid, waar lichte verontreinigin-
gen en stof weggezogen worden.
Het afval van beide zeven wordt in een goot ver-
zameld onderin de machine.
In de bodem van de goot zit een transportvijzel, die
het afval naar de voorkant van de machine ver-
voert, waar het afval naar keus naar een aparte
afvoer kan worden geleid of in de leiding van de
blazer van de luchtreiniger gebracht en samen met
de lichte verontreinigingen worden afgevoerd.
De Combi-reiniger is leverbaar in een electrisch
aangedreven uitgave en in een uitgave voor PTO-
aandrijving (540 toeren/min. op de aftakas van de
trekker).
Graan
6. Blazer
7. Injector
8. Schoepensysteem
9. Luchtreiniger
10. Afvoer voor gereinigd produkt
Lichte verontreinigingen
Fijne verontreinigingen
Grove verontreinigingen
