4.3.4 Câblage conforme CEM (système d’entraînement de type CE)
Conditions à remplir pour un fonctionnement fiable :
ƒ Exception faite du câble réseau, utiliser impérativement des câbles blindés.
ƒ Apporter un soin particulier à la mise à la terre du blindage (voir ci−dessous).
ƒ Visser les conducteurs de protection du moteur et du réseau sur des bornes PE
distinctes.
A
C
x1
F
82mot3
X2
E
D
B B
F F
G

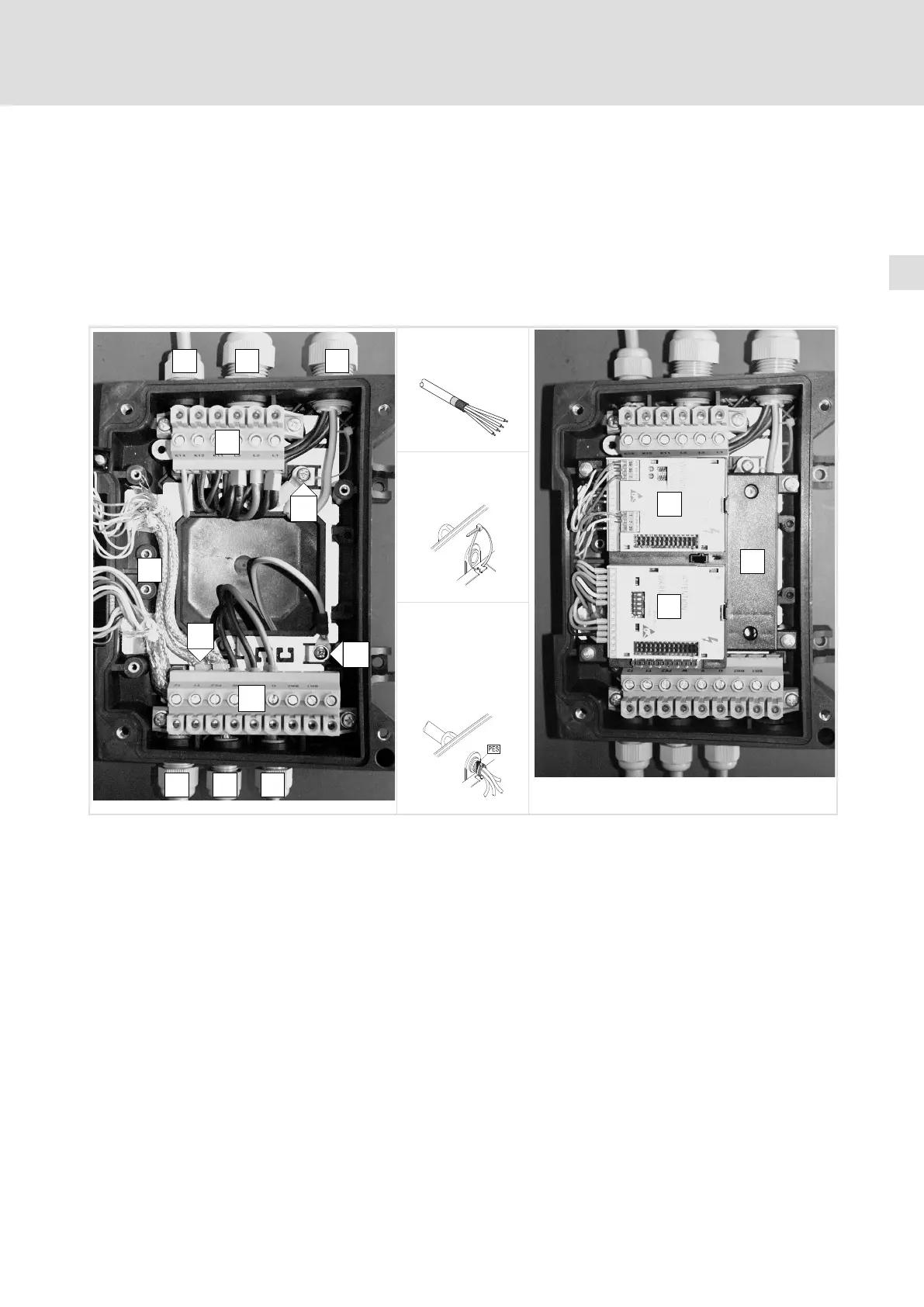

Reprise du blindage :
1. Préparer le câble.
82mot3
I
J
H
2. Mettre en place le
serre−câbles.
3. Mettre en place le
câble et fixer le
serre−câbles. Le
blindage doit être
fixé sur la tôle de
blindage.
Câble relais x1 Bornier de raccordement réseau
Câbles réseau L1, L2, L3, PE (bouclage de 2 câbles
d’alimentation)
X2 Bornier de raccordement moteur
Raccordement PE des câbles réseau PES Raccordement HF via connexion avec PE par surface
importante
Câbles de commande blindés ; fixer le blindage et le
serre−câbles sur la tôle.
Raccordement PE pour câble moteur
Câbles de commande blindés
Borne isolée galvaniquement (ex. : point neutre en cas de
couplage en étoile du moteur)
Fixation FIF
Module de fonction E/S bus dans l’emplacement 1
Module de fonction bus de terrain dans l’emplacement 2
