Installation électrique
Raccordement de la sortie relais
5
152
EDK82MV752 DE/EN/FR 7.2

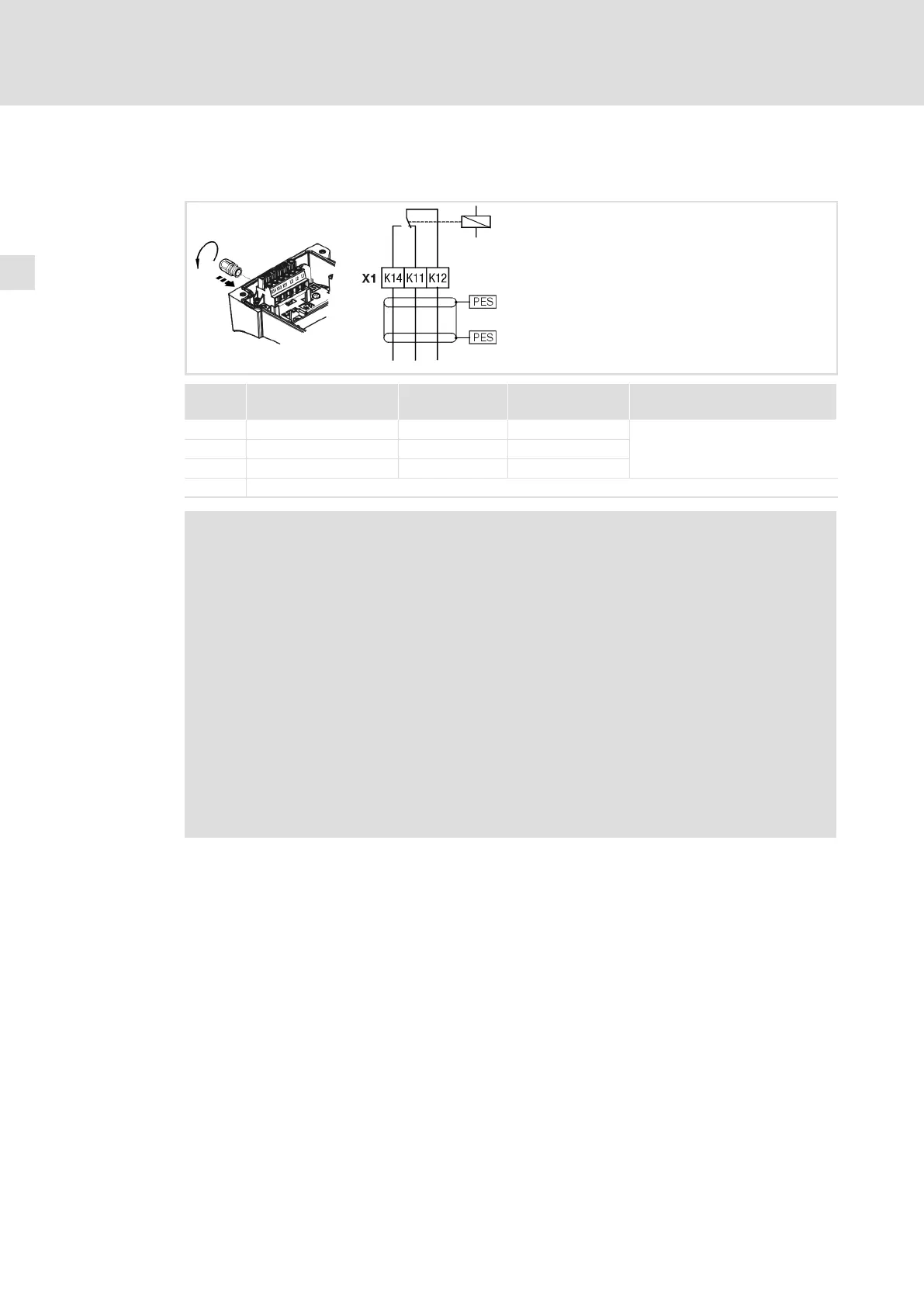

5.2 Raccordement de la sortie relais
8200mot410
Fonction Position du relais
Message
(réglage Lenze)
Spécifications techniques
X1/K11 Contact à ouverture Ouvert TRIP
250 V CA/3 A
24 V CC/2 A ... 240 V CC/0.22 A
X1/K12 Contact central
X1/K14 Contact à fermeture Fermé TRIP
PES Raccordement HF via connexion avec PE par surface importante
Remarque importante !
ƒ Pour la commutation des signaux de commande, respecter les points
suivants :
– Utiliser des câbles blindés.
– Assurer un raccordement de blindage HF via une connexion PE.
– La charge minimale pour un couplage sans problème des signaux est de
12 V et de 5 mA. Les deux valeurs doivent être dépassées simultanément.
ƒ Pour la commutation des potentiels réseau, noter le point suivant :
– Des câbles non blindés suffisent.
ƒ Prévoir un circuit de protection afin de protéger les relais à contact en cas de
charge inductive ou capacitive !
ƒ La durée de vie du relais dépend du type et de la charge (ohmique, inductive,
capacitive) et de la capacité de commutation.
ƒ Le message adressé peut être modifié en C0008 ou C0415/1.
