Mechanische Installation
Wandmontage
EMV−gerechte Verdrahtung (CE−typisches Antriebssystem)
4
27
EDK82MV752 DE/EN/FR 7.2

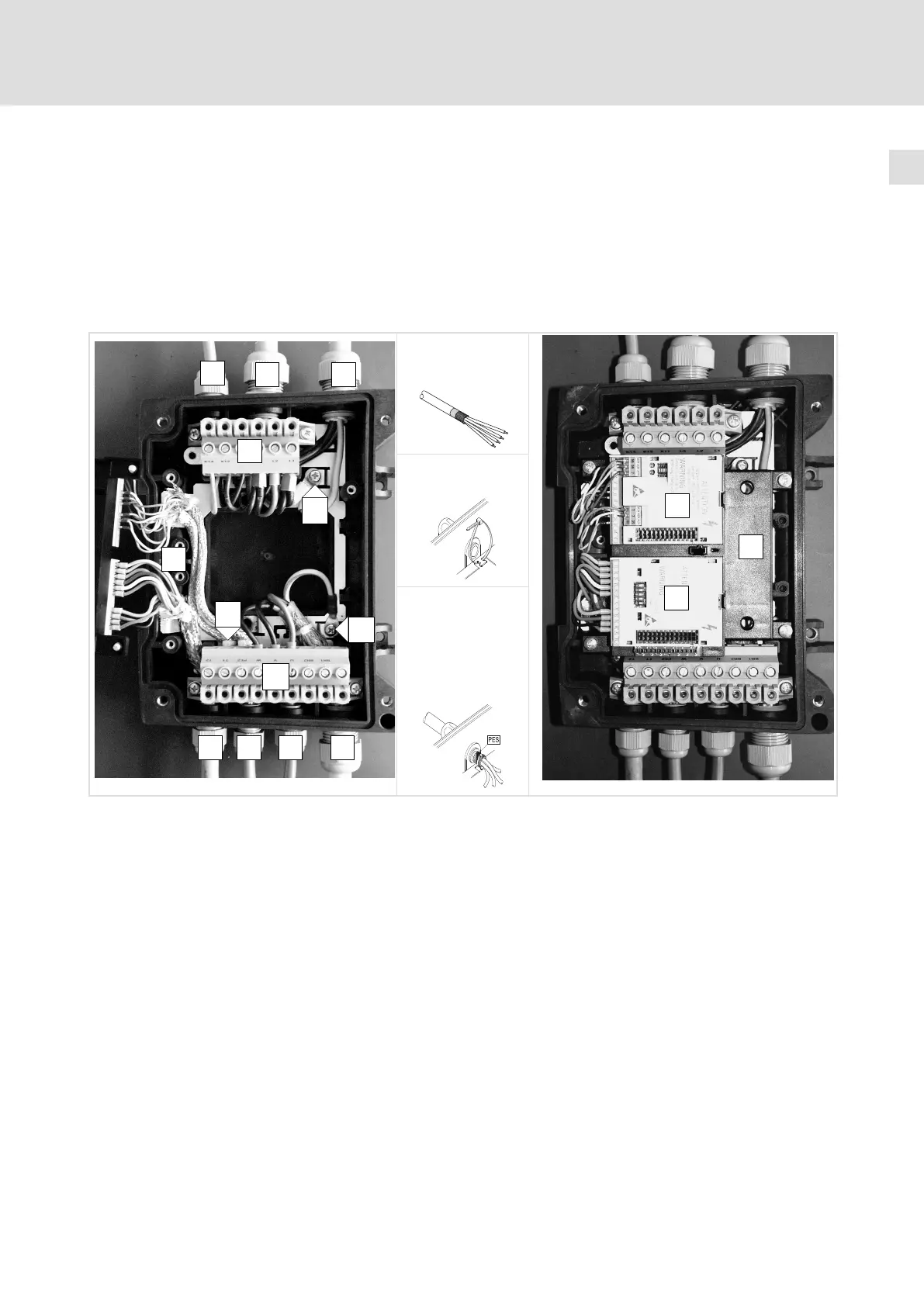

4.2.4 EMV−gerechte Verdrahtung (CE−typisches Antriebssystem)
Bedingungen für störungsfreien Betrieb:
ƒ Außer der Netzleitung nur geschirmte Leitungen verwenden.
ƒ Schirmung sorgfältig auf PE legen (siehe unten).
ƒ Steuer− und Netzleitung räumlich getrennt von Motorleitung verlegen!
ƒ Motor− und Netz−Schutzleiter an getrennte PE−Klemmen schrauben.
A
F
X1
82mot398
B B
C
D
E
F F G
X2
H
Schirmauflage:
1. Leitung vorberei-
ten
82mot397
K
J
I
2. Kabelbinder einle-
gen
3. Leitung einlegen
und Kabelbinder
anziehen. Die Ab-
schirmung muss
fest mit dem
Schirmblech ver-
bunden sein.
Relais−Anschlussleitung X1 Klemmenleiste Netzanschluss
Netzleitungen L1, L2, L3, PE (2 Leitungen zum Durch-
schleifen)
X2 Klemmenleiste Motoranschluss
PE−Anschluss Netzleitungen PES HF−Schirmabschluss durch großflächige Anbindung an
PE
Geschirmte Steuerleitungen; Schirm mit Kabelbinder
fest auf dem Blech fixieren
PE−Anschluss Motorleitung
Geschirmte Steuerleitungen
Motorleitung U, V, W (kapazitätsarme Motorleitungen
verwenden! 26)
Potentialfreie Klemme (z. B. Sternpunkt bei Sternschal-
tung des Motors)
FIF−Halterung
Funktionsmodul Bus−I/O auf Steckplatz 1
Feldbus−Funktionsmodul auf Steckplatz 2
