Elektrische Installation
Anschluss Relaisausgang
5
35
EDK82MV752 DE/EN/FR 7.2

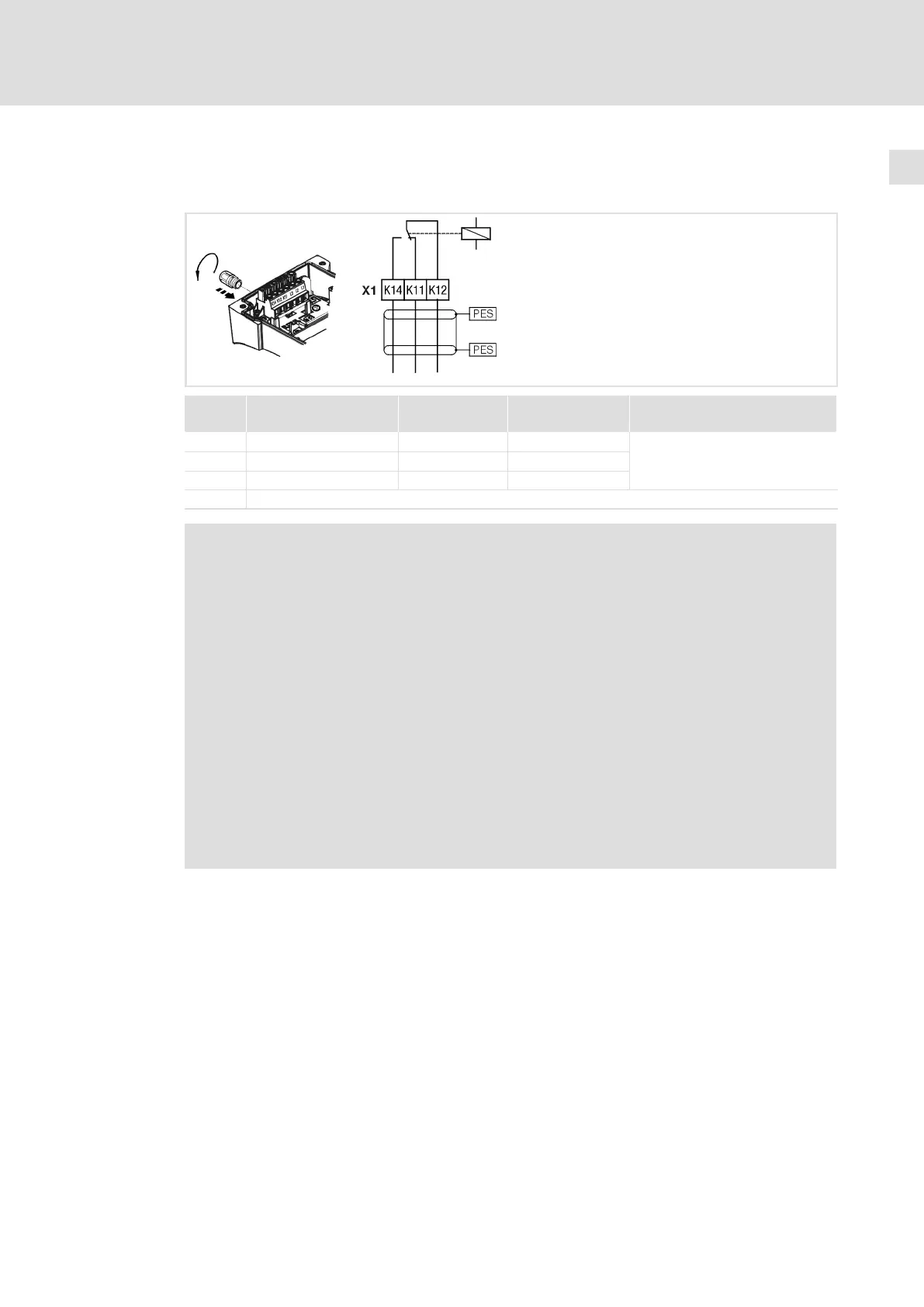

5.2 Anschluss Relaisausgang
8200mot410
Funktion Relaisstellung
Meldung
(Lenze−Einstellung)
Technische Daten
X1/K11 Öffner geöffnet TRIP
AC 250 V/3 A
DC 24 V/2 A ... DC 240 V/0.22 A
X1/K12 Mittelkontakt
X1/K14 Schließer geschlossen TRIP
PES HF−Schirmabschluss durch großflächige Anbindung an PE
Hinweis!
ƒ Schalten von Steuersignalen:
– Geschirmte Leitungen verwenden
– HF−Schirmabschluss durch PE−Anbindung
– Die Mindestbelastung für ein einwandfreies Durchschalten der Signale
beträgt 12 V und 5 mA. Beide Werte müssen gleichzeitig überschritten
werden.
ƒ Schalten von Netzpotenzialen:
– Ungeschirmte Leitungen sind ausreichend
ƒ Zum Schutz der Relaiskontakte ist bei induktiver oder kapazitiver Last eine
entsprechende Schutzbeschaltung unbedingt notwendig!
ƒ Die Lebensdauer des Relais ist abhängig von der Art der Belastung (ohmsch,
induktiv oder kapazitiv) und dem Wert der Schaltleistung.
ƒ Die ausgegebene Meldung können Sie in den Codestellen C0008 oder
C0415/1 ändern.
