3.5. Schaltsystem IO
Definitionen
• Schalterstellung an den Kippschalter:
Oben: HIGH; Unten: LOW
• Funktionsanzeige LED:
AN: Spannung am Ein- bzw. Ausgangs des Inverters: HIGH (24 V)
AUS: Spannung am Ein- bzw. Ausgangs des Inverters: LOW (0 V)
Montage
1. Schalten Sie die Spannungsversorgung des Inverters aus.
2. Verbinden Sie die Sub-D-Buchse der Anschlussleitung mit dem
Sub-D-Stecker an der Stirnseite des Schaltsystems IO.
3. Verbinden Sie den Sub-D-Stecker der Anschlussleitung mit der
gewünschten Sub-D-Buchse an der Frontplatte der Teachware.
Inbetriebnahme des Schaltsystems IO
1. Schalten Sie alle Kippschalter auf LOW.
Ausnahme: Kippschalter AI1 Pot. / AI1 Bush.
2. Stellen Sie die Potentiometer auf „0“, d. h. auf Anschlag nach
links.
3. Schalten Sie die 24 V-Versorgung an der Teachware ein.
4. Kontrollieren Sie, ob die grüne LED „24Vbox ON“ leuchtet.
5. Der Inverter kann nun über das Schaltsystem IO angesteuert werden.
Bitte beachten Sie die Anweisungen in der Dokumentation der Lenze-Geräte.
Funktionen des Schaltsystems IO am Inverter i500
Spannungsversorgung
Buchse
+24V, GND
Anschluss für 24 V-Versorgung extern (I
max
= 1,5 A)
Kippschalter
ON/OFF
24 V-Versorgung an Buchse +24V, GND ein- bzw. ausschalten
LED grün
24V ext. OK
Funktionsanzeige, dass 24 V an den Buchsen +24V, GND vorhanden ist
Hinweis: Leuchtet auch bei Schalterstellung ON und interner Spannungsversorgung.
LED grün
24V box ON
Funktionsanzeige, dass Schaltsystem IO mit 24 V versorgt ist (intern oder extern)
Buchse
GND
Gemeinsamer Masse-Anschluss für analoge und digitale Ein- und Ausgänge
Analoge Eingänge/Ausgänge
Potentiometer
AI1[%], AI2[%]
Analoge Eingänge AI1, AI2 des Inverters i500 kann mit 0…10 V DC angesteuert werden
Buchse
AI1
Analoger Eingang AI1 des Inverters i500
Kippschalter
AI1 Pot. / AI1 Bush.
Schalterstellung AI1 Pot.:
Spannungsversorgung 0…10 V DC am Analogeingang AI1 über Potentiometer AI1[%]
Schalterstellung AI1 Bush.:
Spannungsversorgung 0…10 V DC am Analogeingang AI1 über die Buchse AI1, GND
Buchse
AO1, AO2
Analoger Ausgang AO1 und AO2 des Inverter i500 (AO2 nur i550 mit Application I/O)

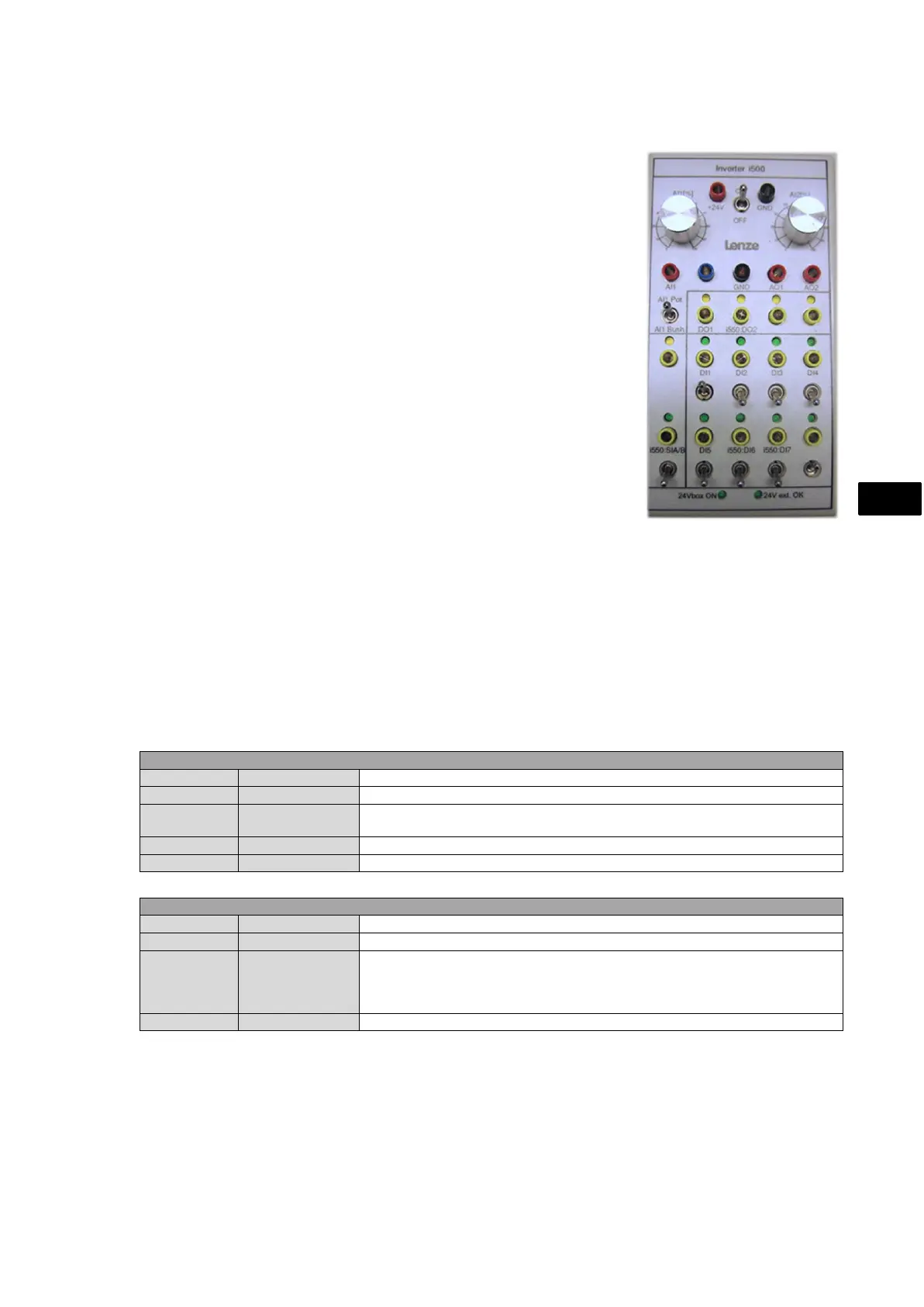

Schaltsystem IO
mit Folienaufleger i500
