6 Installazione elettrica
Cablaggio conforme EMC
Nei normali impianti è sufficiente una schermatura standard del cavo Ethernet.
In ambienti con forti interferenze, per migliorare l’immunità EMC è possibile realizzare un
ulteriore collegamento a terra su entrambi i lati della schermatura del cavo.
Per questo, osservare quanto segue:
1. La distanza del collegamento a terra aggiuntivo dal connettore Ethernet dipende
dallo slot in cui è inserito il modulo. La distanza è
– ca. 10 cm per lo slot superiore (MXI1)
– ca. 20 cm per lo slot inferiore (MXI2).
2. Partendo da questa distanza, rimuovere la guaina di plastica del cavo per una
lunghezza di 2 cm.
3. Fissare la schermatura sull’apposito supporto del Servo Drive 9400.

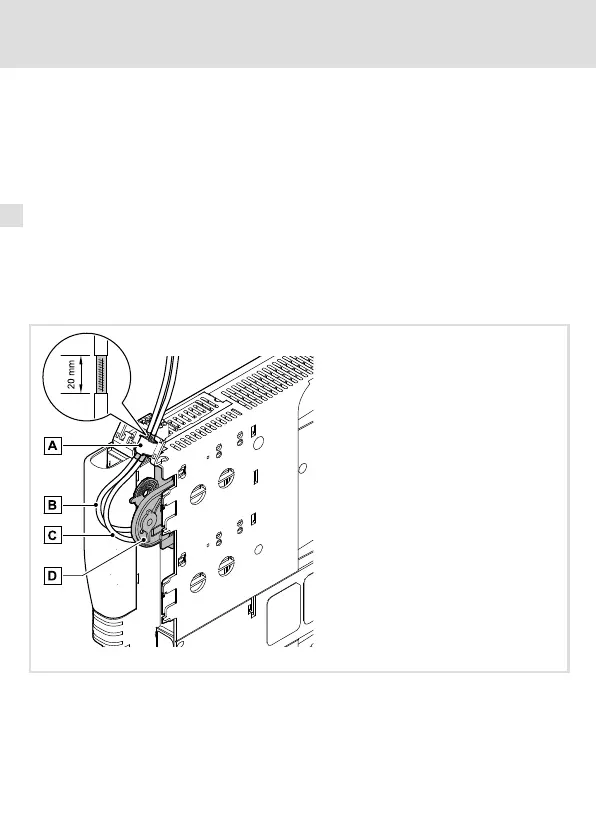

E94YCXX008
Fissaggio alla piastra di schermatura del Servo Drive 9400
Cavo Ethernet in X242
Cavo Ethernet in X241
Modulo di comunicazione nello slot MXI1 del Servo Drive 9400
