Les LED situées sur la face avant du module PROFINET servent au diagnostic des erreurs.
Remarque importante !
Dans les conditions normales de fonctionnement ...
ƒ la LED "BS" clignote et la LED "MS" est allumée en continu.
ƒ Sur les prises RJ45 X241 et X242, la LED verte doit être allumée ou
clignoter.

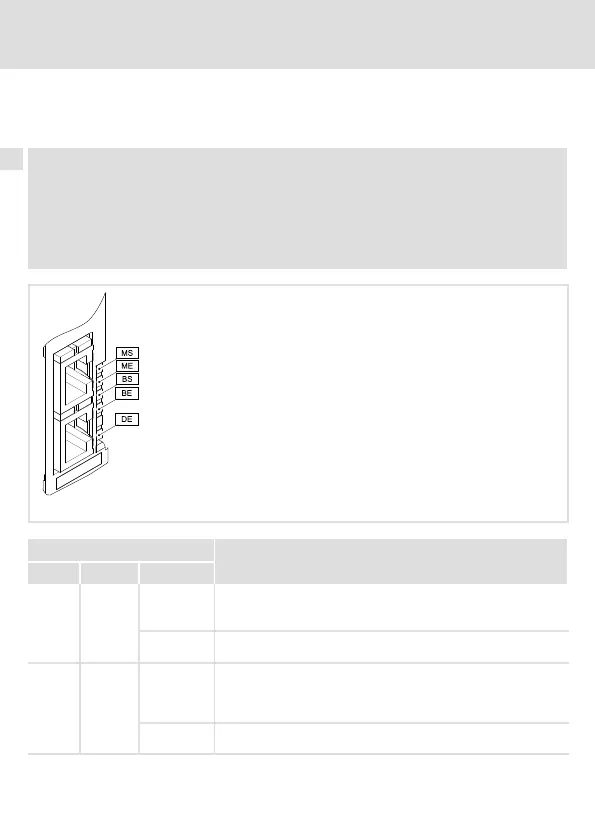

E94YCER001E
LED
Description
Pos. Couleur Etat
MS Vert
Clignote Le module de communication est sous tension, mais aucune
liaison n’est établie avec l’appareil de base (appareil de base
déconnecté, en cours d’initialisation ou non raccordé).
On Le module de communication est sous tension et la liaison avec
l’appareil de base est établie.
ME Rouge
Clignote La fonction de test de détection des participants PROFINET est
déclenchée par le contrôleur IO.
La LED clignotante permet de détecter les périphériques IO
(localiser).
On Une erreur a été détectée au niveau du module de
communication.
