Diagnostic
Affichages d’état par LED
8
EDK94AYCER DE/EN/FR/ES/IT 6.1
69

H1_Diagnose−status_LEDs_E94AYCER
Description
LED
Description
EtatCouleurPos.
BS Vert
Off Le module PROFINET n’est pas activé sur le bus de terrain.
Clignote Le module de communication se trouve à l’état DATA_EXCHANGE.
BE Rouge
Clignote Réglages non acceptés :
l Nom de station incorrect
l Paramètre IP incorrect
Le module de communication a été initialisé et fonctionne avec
les valeurs par défaut suivant le réglage interne.
On Défaut/erreur activée sur le bus (par exemple, le câble Ethernet
est débranché). Le module de communication se trouve à l’état
NO_DATA_EXCHANGE.
DE Rouge On Le module de communication n’est pas reconnu par l’appareil de
base (voir indications figurant dans la documentation de
l’appareil de base) ou ce dernier n’est pas activé.

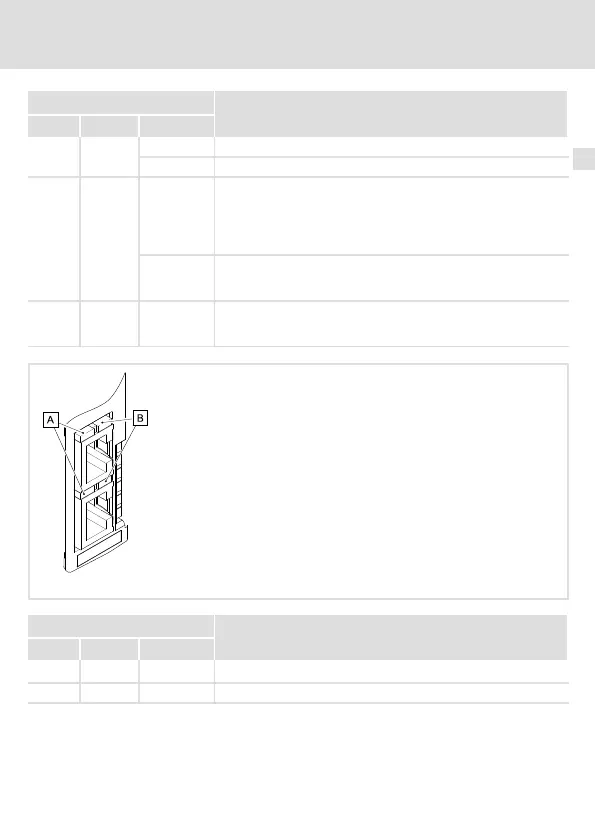

E94YCER001E
LED
Description
Pos. Couleur Etat

Vert On La Liaison PROFINET est établie.

Jaune On/clignote Des données sont actuellement échangées via PROFINET.
