Elektrische Installation
PROFINET−Anschluss
6
EDK94AYCER DE/EN/FR/ES/IT 6.1
19
H2_PROFINET−farbcodierung
PROFINET−Anschluss
Zum Anschluss des Kommunikationsmoduls an den Feldbus eignet sich ein handelsübli-
ches Standard−Ethernet−Patchkabel (siehe "Spezifikation des Ethernet−Kabels" (20)).
Die Montage und Demontage der Ethernet−Kabel ist optimiert zur Verwendung von Steck-
verbindern gemäß der "Automation Initiative of German Domestic Automobile Manufac-
turers" (AIDA).
Hinweis!
Um Beschädigungen der RJ45−Buchse zu vermeiden, den Stecker des
Ethernet−Kabels gerade (im rechten Winkel) in die Buchse stecken bzw. aus der
Buchse ziehen.

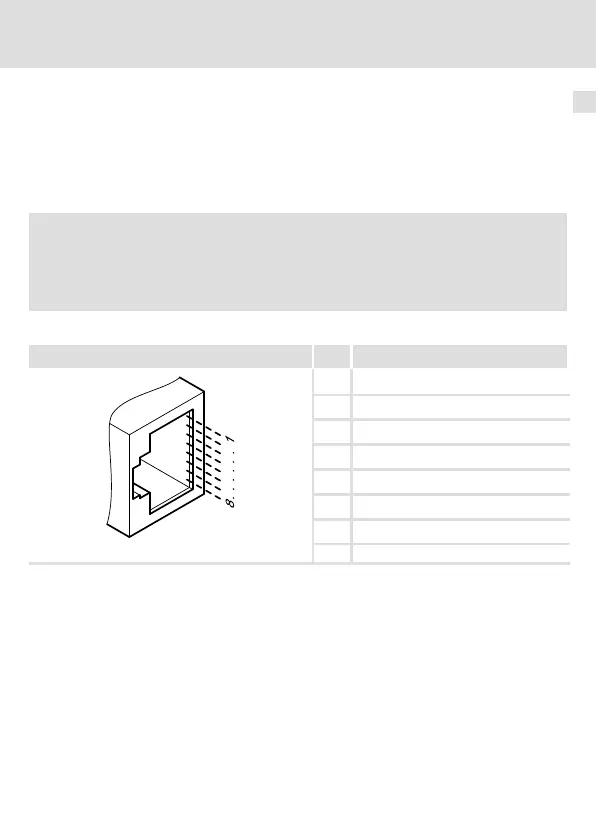

Pinbelegung
RJ45−Buchse Pin Signal
1 Tx +
2 Tx −
3 Rx +
4 −
5 −
6 Rx−
7 −
E94AYCXX004C
8 −
Tipp!
Die PROFINET−Schnittstellen verfügen über eine Auto−MDIX−Funktion. Diese
Funktion passt die Polung der RJ45−Schnittstellen so an, dass unabhängig von
der Polung der gegenüberliegenden PROFINET−Schnittstelle und dem
verwendeten Kabeltyp (Standard−Patch−Kabel oder Cross−Over−Kabel) eine
Verbindung hergestellt wird.
