Lenze L-force PROFINET E94AYCER - Conexión PROFINET

Instalación eléctrica
Conexión PROFINET
6
EDK94AYCER DE/EN/FR/ES/IT 6.1
85

H2_PROFINET−farbcodierung
Conexión PROFINET
Para la conexión del módulo de comunicaciones al bus de campo es adecuado el uso del
cable patch Ethernet estándar disponible en los comercios (véase "Especificación del cable
Ethernet" (86)).
El montaje y desmontaje de los cables Ethernet han sido optimizados para el uso con
conectores enchufables según la «Automation Initiative of German Domestic Automobile
Manufacturers» (AIDA).
 ¡Aviso!
Para evitar daños en el conector RJ45, inserte y extraiga el conector del cable
Ethernet de forma recta (en ángulo recto) respecto al conector
correspondiente.

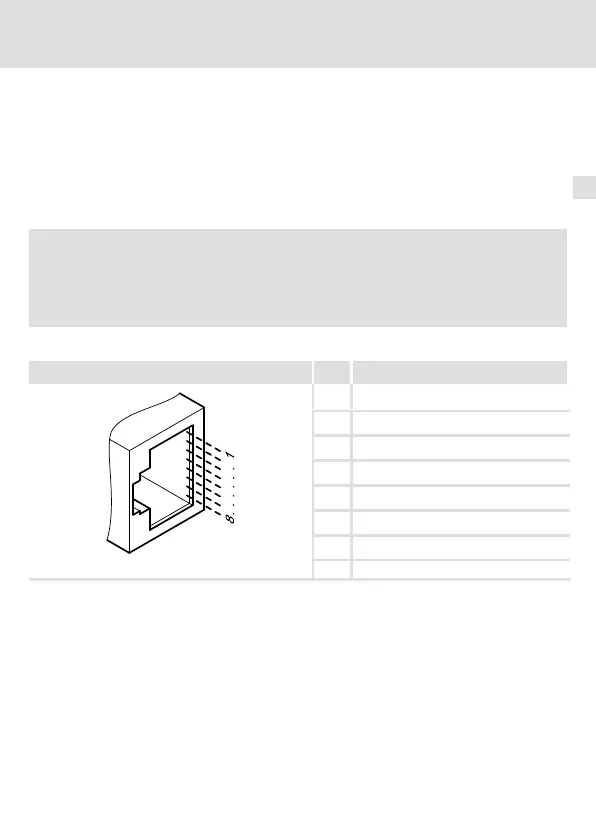

Asignación de pins
Conector RJ45 PIN Señal
1 Tx +
2 Tx −
3 Rx +
4 −
5 −
6 Rx −
7 −
E94AYCXX004C
8 −
 ¡Sugerencia!
Los interfaces de PROFINET disponen de una función Auto−MDIX. Esta función
adapta la polaridad de los interfaces RJ45 de tal manera que se establece una
conexión independientemente de la polaridad del interface PROFINET y del
tipo de cable utilizado (cable patch estándar o cable crossover).
