8 Diagnose
LED−Statusanzeigen
EDK94AYCER DE/EN/FR/ES/IT 6.1
24
H1_Diagnose−status_LEDs_E94AYCER
8 Diagnose
LED−Statusanzeigen

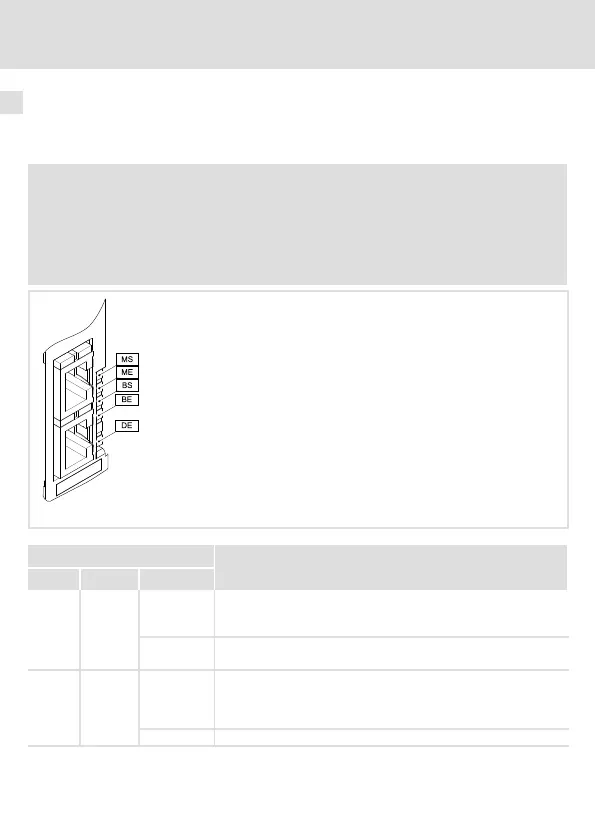

Zur Störungsdiagnose stehen für das PROFINET−Modul die auf der Frontseite angeordneten
LEDs zur Verfügung.
Hinweis!
Im normalen Betrieb ...
ƒ blinkt die LED "BS" und die LED "MS" leuchtet permanent.
ƒ muss an den RJ45−Buchsen X241 und X242 jeweils die grüne LED leuchten
oder blinken.
E94YCER001E
LED
Beschreibung
Pos. Farbe Zustand
MS grün
blinkt Das Kommunikationsmodul ist mit Spannung versorgt, hat aber
keine Verbindung zum Grundgerät. (Das Grundgerät ist ausge-
schaltet, in der Initialisierungsphase oder nicht vorhanden.)
an Das Kommunikationsmodul ist mit Spannung versorgt und hat
eine Verbindung zum Grundgerät.
ME rot
blinkt Die PROFINET−Funktion "Teilnehmer Blinktest" wird vom IO−Con-
troller ausgelöst.
Durch die blinkende LED können erreichbare IO−Devices identifi-
ziert (lokalisiert) werden.
an Es liegt ein Fehler im Bereich des Kommunikationsmoduls vor.
