8 Diagnóstico
Indicadores de estado LED
EDK94AYCER DE/EN/FR/ES/IT 6.1
90
H1_Diagnose−status_LEDs_E94AYCER
8 Diagnóstico
Indicadores de estado LED

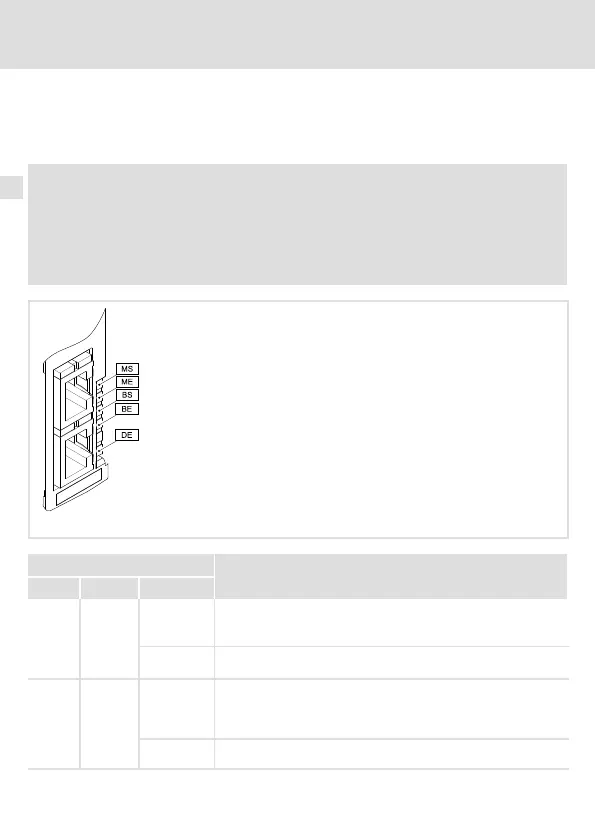

Para el diagnóstico de fallos en el módulo PROFINET se dispone de los LEDs que se
encuentran en la parte frontal.
¡Aviso!
En funcionamiento normal ...
ƒ el LED «BS» y el LED «MS» están encendidos de forma permanente.
ƒ tiene que estar encendido o parpadeando un LED verde en los conectores
RJ45 X241 y X242.
E94YCER001E
LED
Descripción
Pos. Color Estado
MS verde
parpadea El módulo de comunicación está siendo alimentado pero no tiene
comunicación con el equipo básico. (El equipo básico está
desconectado, está en fase de inicialización o no está disponible.)
encendido El módulo de comunicaciones está siendo alimentado y está
conectado al equipo básico.
ME rojo
parpadea La función PROFINET «Prueba de parpadeo de dispositivos» es
activada por el controlador IO.
Mediante los LEDs parpadeantes se pueden identificar (localizar)
los dispositivos IO disponibles.
encendido Se ha detectado un error en el área del módulo de
comunicaciones.
