6 Installation électrique
Alimentation externe
EDK94AYCER DE/EN/FR/ES/IT 6.1
66
H2_ext_SpannVersorg−Steckerleiste_Federkraft
Alimentation externe
Remarque importante !
En cas d’alimentation externe et d’écarts importants entre les armoires
électriques, toujours utiliser un bloc d’alimentation avec coupure de sécurité
("SELV"/"PELV") distinct et conforme à la norme EN 61800−5−1 pour chaque
armoire électrique.
L’alimentation externe du module de communication est impérative si la communication
par bus doit être maintenue en cas de coupure de l’alimentation de l’appareil de base.
Alimenter le module de communication à l’aide du bornier enfichable à 2 bornes (X240) via
une source de tension séparée.
Désignation Description
+ Alimentation externe
U = 24VCC(20.4 ... 28.8 V)
I = 130 mA
− Potentiel de référence pour l’alimentation externe

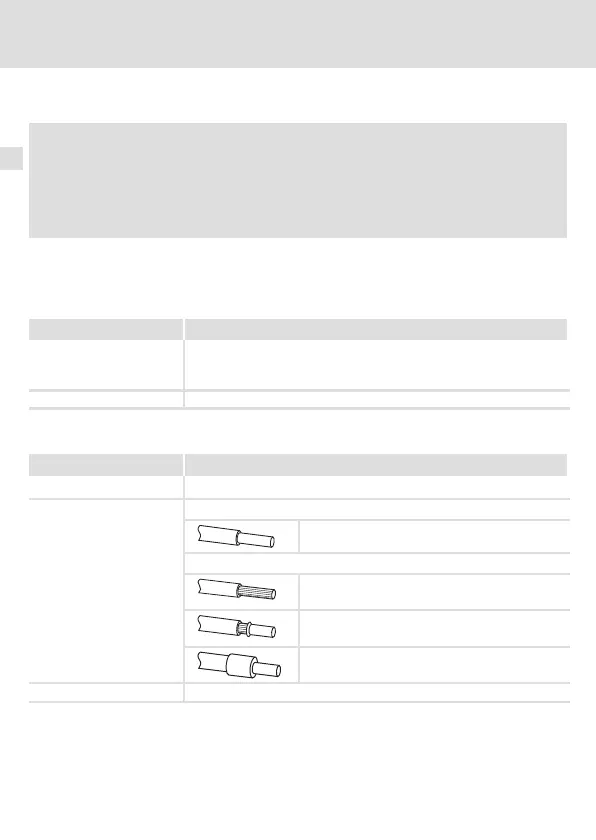

Spécifications pour bornier de raccordement
Domaine Valeurs
Raccordement électrique Bornier à lame ressort 2 bornes
Possibilités de
raccordement
Rigide :
1.5 mm
2
(AWG 16)
Flexible :
sans embout
1.5 mm
2
(AWG 16)
avec embout, sans cosse en plastique
1.5 mm
2
(AWG 16)
avec embout et cosse en plastique
1.5 mm
2
(AWG 16)
Longueur du fil dénudé 9 mm
