Installation électrique
Raccordement du bus PROFINET
6
EDK94AYCER DE/EN/FR/ES/IT 6.1
65
H2_PROFINET−farbcodierung
Codification des couleurs du câble Ethernet
Remarque importante !
Le câblage et la codification des couleurs sont définis par les normes EIA/TIA
568A/568B.
L’utilisation d’un câble Ethernet à 4 paires de fils conforme à la norme
industrielle est autorisée. Ce type de câble relie uniquement les broches
affectées 1, 2, 3 et 6.
E94YCEI004A

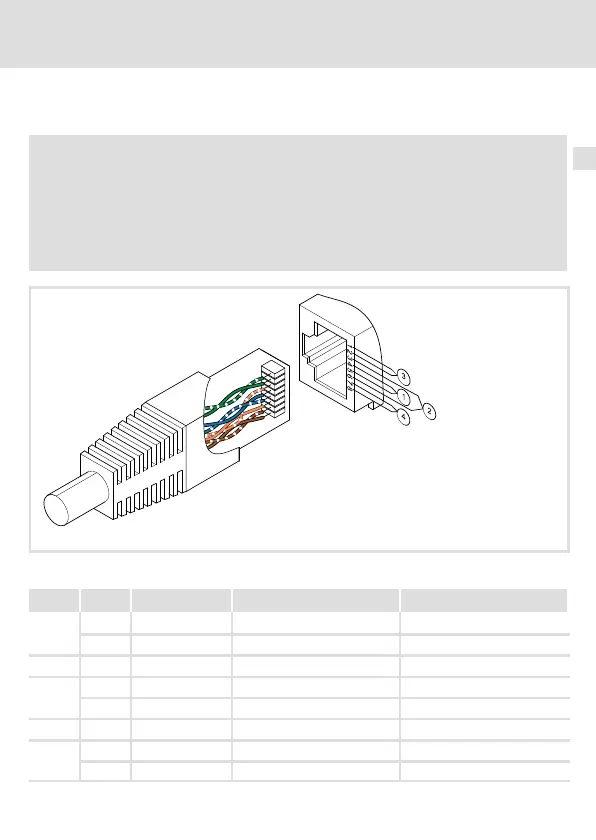

Fig. 1 Connecteur Ethernet selon EIA/TIA 568A/568B
Paire Broche Signal EIA/TIA 568A EIA/TIA 568B
3
1
Tx + blanc/vert blanc/orange
2 Tx − vert orange
2 3 Rx + blanc/orange blanc/vert
1
4 non affectée bleu bleu
5 non affectée blanc/bleu bleu/blanc
2 6 Rx − orange vert
4
7 non affectée blanc/brun blanc/brun
8 non affectée brun brun
