Lenze L-force PROFINET E94AYCER - Collegamento PROFINET

Installazione elettrica
Collegamento PROFINET
6
EDK94AYCER DE/EN/FR/ES/IT 6.1
107

H2_PROFINET−farbcodierung
Collegamento PROFINET
Per il collegamento del modulo di comunicazione al bus di campo è possibile utilizzare un
cavo patch Ethernet standard, reperibile in commercio (vedere "Specifiche del cavo
Ethernet" (108)).
Il montaggio e lo smontaggio dei cavi Ethernet è ottimizzato per l’utilizzo di connettori a
innesto secondo AIDA (iniziativa di automazione promossa dai produttori tedeschi del
settore automobilistico).
 Avvertenza:
Per evitare danni alla presa RJ45, inserire il connettore del cavo Ethernet nella
presa o estrarlo da quest’ultima in verticale (perpendicolarmente).

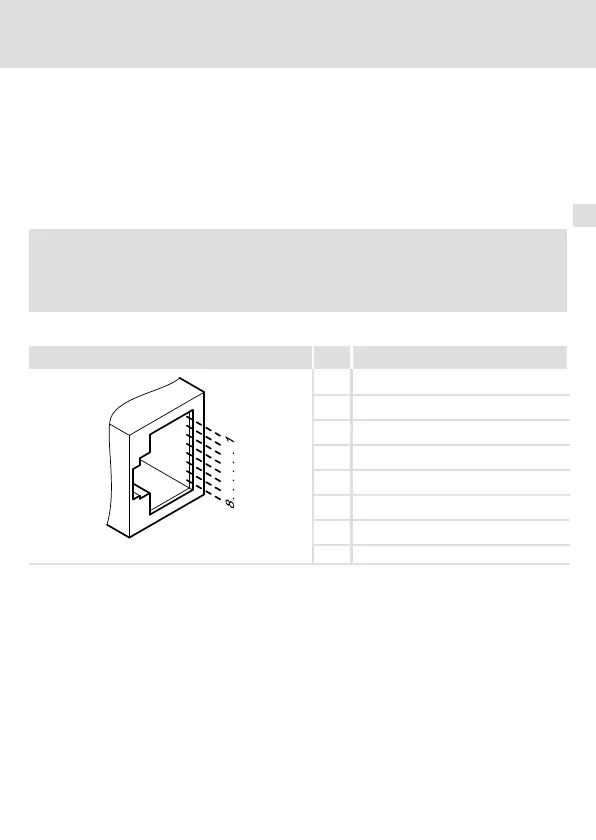

Assegnazione dei pin
Connettore femmina RJ45 Pin Segnale
1 Tx +
2 Tx −
3 Rx +
4 −
5 −
6 Rx −
7 −
E94AYCXX004C
8 −
 Suggerimento:
Le interfacce PROFINET sono dotate di una funzione Auto−MDIX. Questa
funzione adatta la polarità delle interfacce RJ45 in modo da realizzare un
collegamento indipendentemente dalla polarità dell’interfaccia PROFINET
contrapposta e dal tipo di cavo utilizzato (cavo patch standard o cavo
cross−over).
