6 Instalación eléctrica
Cableado correcto CEM
EDK94AYCER DE/EN/FR/ES/IT 6.1
84

H1_E_INST−EMV_E94AYCER_LEG
6 Instalación eléctrica
Cableado correcto CEM
En instalaciones típicas es suficiente el apantallado estándar de los cables Ethernet.
En instalaciones con fuertes interferencias se puede mejorar la resistencia CEM mediante
una puesta a tierra adicional de la malla del cable a ambos lados.
Para ello, observe las siguientes indicaciones:
1. La distancia entre la puesta a tierra adicional y el conector Ethernet depende del
conector del módulo. La distancia es de
– aprox. 10 cm para el conector superior (MXI1);
– aprox. 20 cm para el conector inferior (MXI2).
2. Partiendo de esta distancia, retire unos 2 cm de la cubierta de plástico del cable.
3. Sujete la malla de cable a la chapa de malla del Servo Drive 9400.

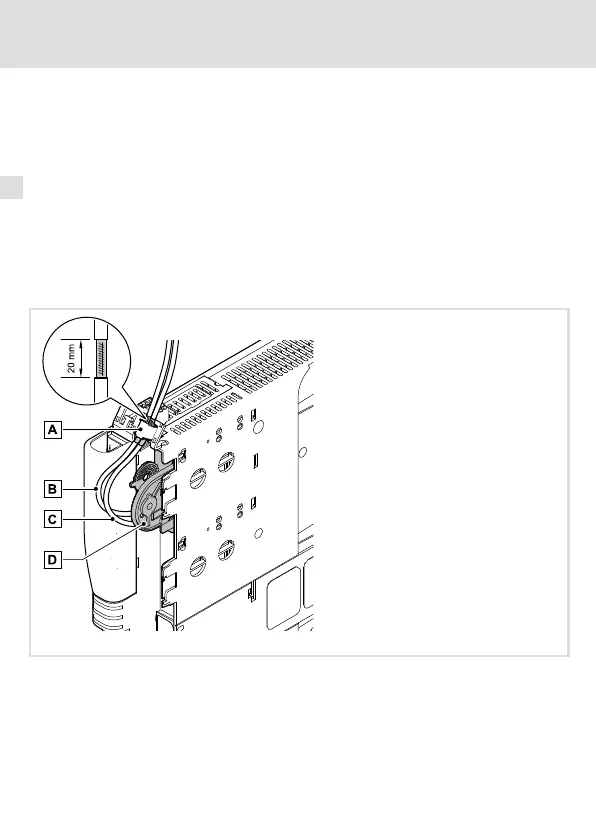

E94YCXX008
 Sujeción a la chapa de apantallamiento del Servo Drive 9400
 Cable Ethernet en X242
 Cable Ethernet en X241
 Módulo de comunicaciones en el conector MXI1 del Servo Drive 9400
