6 Elektrische Installation
Externe Spannungsversorgung
EDK94AYCER DE/EN/FR/ES/IT 6.1
22
H2_ext_SpannVersorg−Steckerleiste_Federkraft
Externe Spannungsversorgung
Hinweis!
Verwenden Sie bei externer Spannungsversorgung und bei größeren
Entfernungen zwischen den Schaltschränken in jedem Schaltschrank immer
ein separates und nach EN 61800−5−1 sicher getrenntes Netzteil (SELV/PELV).
Die externe Spannungsversorgung des Kommunikationsmoduls ist notwendig, wenn beim
Ausfall der Versorgung des Grundgerätes die PROFINET−Kommunikation bestehen bleiben
soll.
Versorgen das Kommunikationsmodul über die 2−polige Steckerleiste (X240) mit einer se-
paraten Versorgungsspannung.
Bezeichnung Beschreibung
+ Externe Spannungsversorgung
U = 24VDC(20.4 V... 28.8 V)
I = 130 mA
− Bezugspotenzial für externe Spannungsversorgung

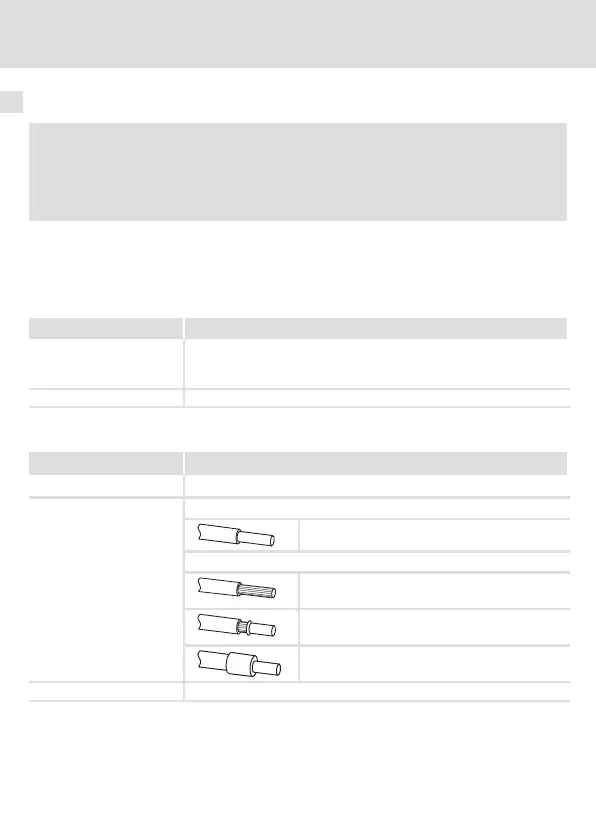

Daten der Anschlussklemmen
Bereich Werte
Elektrischer Anschluss 2−polige Steckerleiste mit Federkraftanschluss
Anschlussmöglichkeiten
starr:
1.5 mm
2
(AWG 16)
flexibel:
ohne Aderendhülse
1.5 mm
2
(AWG 16)
mit Aderendhülse, ohne Kunststoffhülse
1.5 mm
2
(AWG 16)
mit Aderendhülse, mit Kunststoffhülse
1.5 mm
2
(AWG 16)
Abisolierlänge 9 mm
