Elektrische Installation
PROFINET−Anschluss
6
EDK94AYCER DE/EN/FR/ES/IT 6.1
21
H2_PROFINET−farbcodierung
Farbcodierung des Ethernet−Kabels
Hinweis!
Die Verdrahtung und der Farbcode sind standardisiert in EIA/TIA 568A/568B.
Der Einsatz 4−poliger Ethernet−Kabel nach Industrienorm ist zulässig. Der
Kabeltyp verbindet nur die belegten Pins 1, 2, 3 und 6 miteinander.
E94YCEI004A

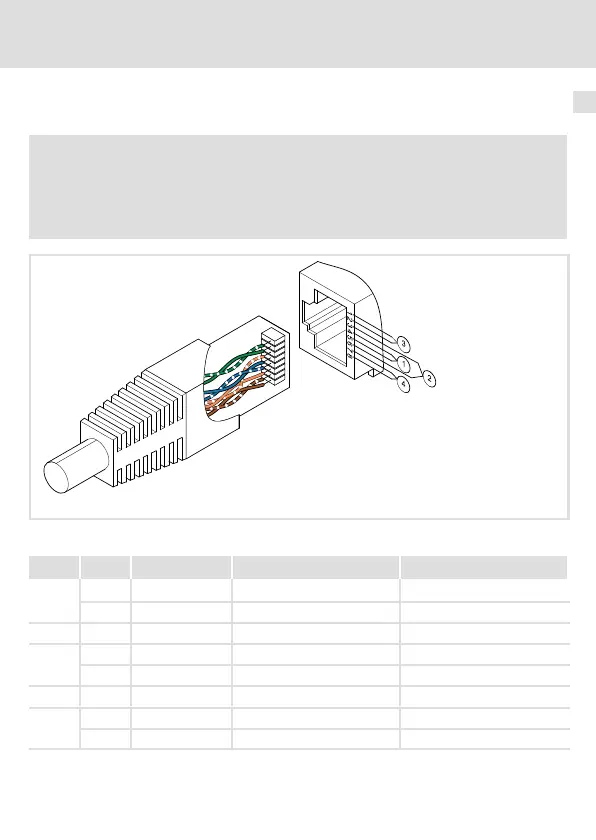

Abb. 1 Ethernet−Stecker nach EIA/TIA 568A/568B
Paar Pin Signal EIA/TIA 568A EIA/TIA 568B
3
1
Tx + weiss / grün weiss / orange
2 Tx − grün orange
2 3 Rx + weiss / orange weiss / grün
1
4 nicht belegt blau blau
5 nicht belegt weiss / blau blau / weiss
2 6 Rx − orange grün
4
7 nicht belegt weiss / braun weiss / braun
8 nicht belegt braun braun
