Installation électrique
Raccordement du bus PROFINET
6
EDK94AYCER DE/EN/FR/ES/IT 6.1
63
H2_PROFINET−farbcodierung
Raccordement du bus PROFINET
Le module de communication peut être raccordé au bus de terrain à l’aide d’un câble droit
Ethernet standard en vente dans le commerce (voir "Spécifications du câble Ethernet"
(64)).
Le montage et le démontage des câbles Ethernet sont optimisés grâce à l’utilisation de
connecteurs à fiches, conformément à l’initiative d’automation des fabricants
d’automobiles allemands.
Remarque importante !
Enficher ou retirer le connecteur du câble Ethernet verticalement (angle droit)
afin d’éviter tout endommagement de la prise RJ45.

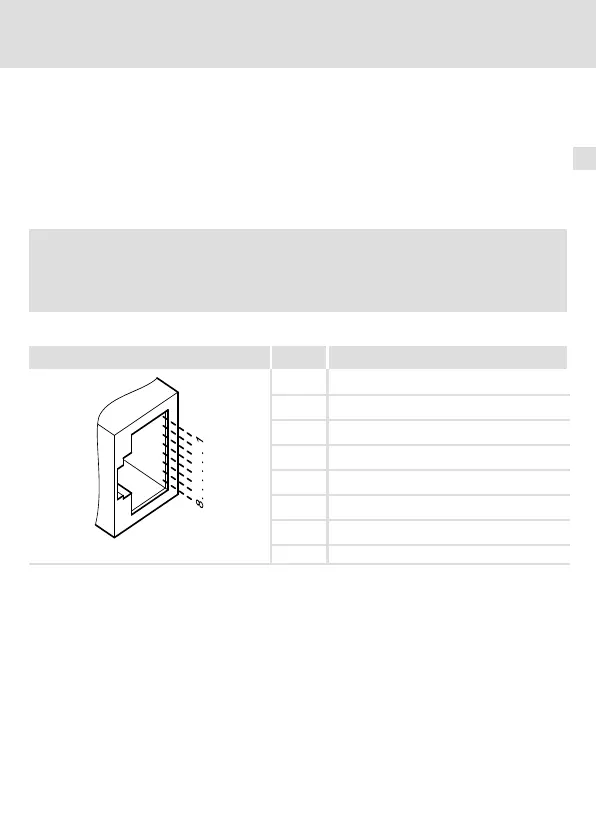

Affectation des broches
Prise RJ45 Broche Signal
1 Tx +
2 Tx −
3 Rx +
4 −
5 −
6 Rx −
7 −
E94AYCXX004C
8 −
Conseil !
Les interfaces PROFINET sont dotées d’une fonction Auto−MDIX. Celle−ci
permet d’adapter l’affectation des broches des prises RJ45 de manière à
pouvoir établir une liaison indépendamment de l’affectation des broches de
l’autre interface PROFINET raccordée et du type de câble utilisé (câble droit
standard ou câble croisé).
