Installazione elettrica
Collegamento PROFINET
6
EDK94AYCER DE/EN/FR/ES/IT 6.1
109
H2_PROFINET−farbcodierung
Codifica dei colori del cavo Ethernet
Avvertenza:
Il cablaggio e la codifica dei colori sono conformi agli standard EIA/TIA
568A/568B.
È consentito l’impiego di cavi Ethernet a 4 poli secondo la normativa DIN. Il
tipo di cavo collega solo i pin assegnati 1, 2, 3 e 6 l’uno con l’altro.
E94YCEI004A

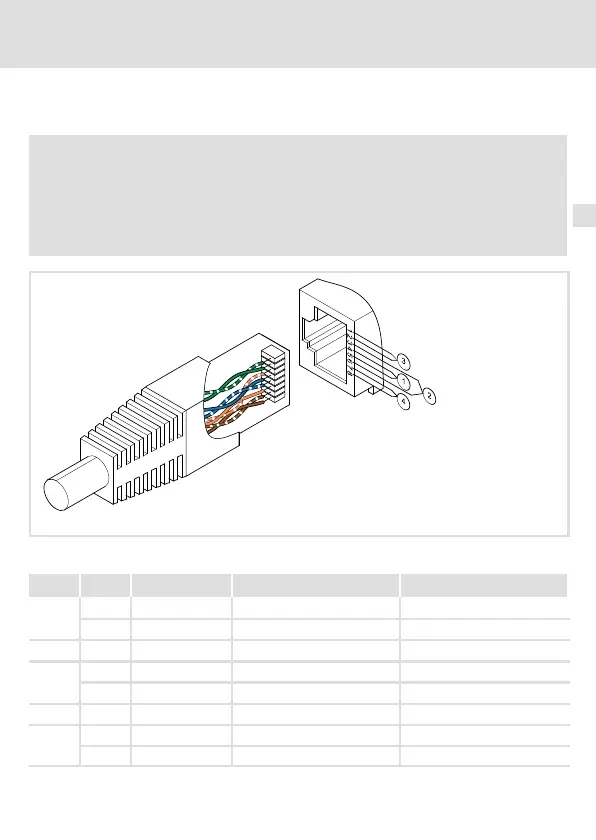

Fig. 1 Connettore Ethernet secondo EIA/TIA 568A/568B
Coppia Pin Segnale EIA/TIA 568A EIA/TIA 568B
3
1
Tx + bianco / verde bianco / arancione
2 Tx − verde arancione
2 3 Rx + bianco / arancione bianco / verde
1
4 non assegnato blu blu
5 non assegnato bianco / azzurro azzurro / bianco
2 6 Rx − arancione verde
4
7 non assegnato bianco / marrone bianco / marrone
8 non assegnato marrone marrone
