Instalación eléctrica
Conexión PROFINET
6
EDK94AYCER DE/EN/FR/ES/IT 6.1
87
H2_PROFINET−farbcodierung
Codificación de colores del cable Ethernet
¡Aviso!
El cableado y el código de color están estandarizados según EIA/TIA
568A/568B.
Está permitido el uso de cables de Ethernet de 4 polos según la norma
industrial. El tipo de cable sólo une los pins asignados 1, 2, 3 y 6 entre ellos.
E94YCEI004A

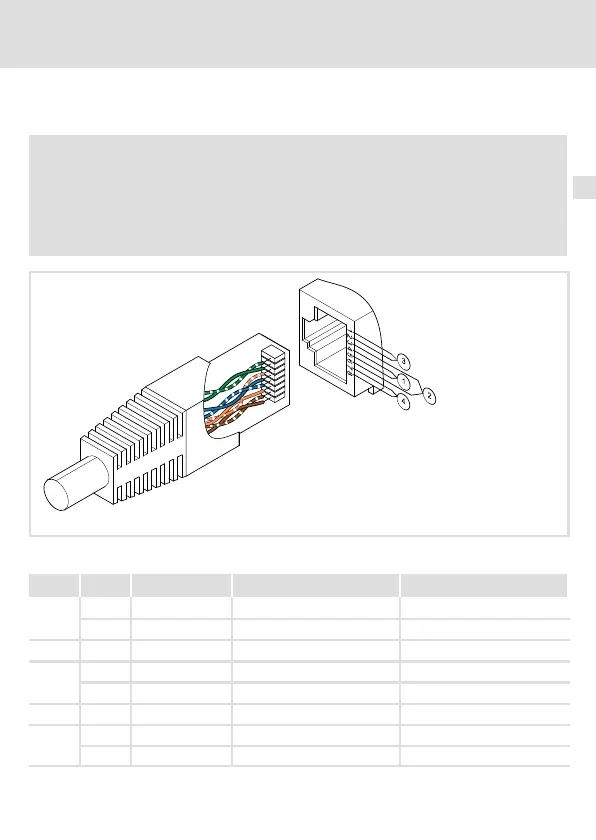

Fig. 1 Enchufe Ethernet según EIA/TIA 568A/568B
Par Pin Señal EIA/TIA 568A EIA/TIA 568B
3
1
Tx + blanco / verde blanco / naranja
2 Tx − verde naranja
2 3 Rx + blanco / naranja blanco / verde
1
4 no asignado azul azul
5 no asignado blanco / azul azul / blanco
2 6 Rx − naranja verde
4
7 no asignado blanco / marrón blanco / marrón
8 no asignado marrón marrón
