Malaguti CIAK 150 - Page 233

76 09/02

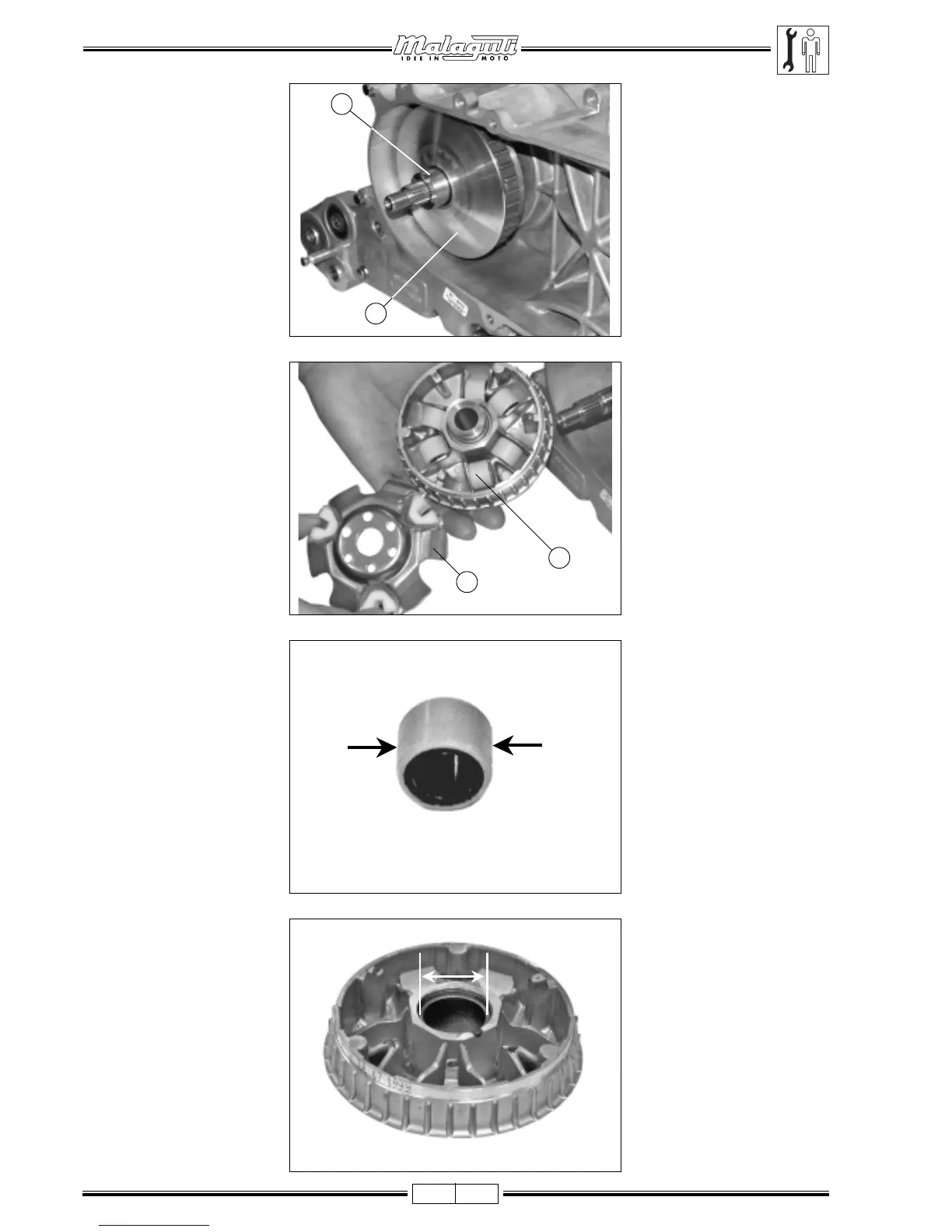

-Rimuovere il gruppo puleggia
motrice (A).
-Rimuovere il mozzo puleggia
motrice (B).
- Estrarre la calotta (C).
- Rimuovere i rulli (D).
CONTROLLOCONTROLLO
CONTROLLOCONTROLLO
CONTROLLO
-Controllare lo stato di usura
di ciascun rullo o l’eventuale
danneggiamento.
-Misurare il diametro esterno
di ciascun rullo.
Limite di utilizzo:Limite di utilizzo:
Limite di utilizzo:Limite di utilizzo:
Limite di utilizzo: 16.00 mm
(sostituire se inferiore).
- Misurare il diametro interno del
foro portamozzo della puleg-
gia motrice.
Limite di utilizzoLimite di utilizzo
Limite di utilizzoLimite di utilizzo
Limite di utilizzo (vedi tab.
pag. 72) (sostituire se supe-
riore).
AA
AA
A
BB
BB
B
DD
DD
D
CC
CC
C
-Antriebsriemenscheibe (A)
ausbauen.
-Nabe (B) der
Antriebsriemenscheibe
entfernen.
-Haube (C) abnehmen.
-Rollen (D) entfernen.
KONTROLLEKONTROLLE
KONTROLLEKONTROLLE
KONTROLLE
-Prüfen, ob die Rollen
Verschleiss oder Ausbrüche
aufweisen.
-Aussendurchmesser jeder
einzelnen Rolle messen.
EinsatzgrenzeEinsatzgrenze
EinsatzgrenzeEinsatzgrenze
Einsatzgrenze: 16.00 mm
(Falls der Wert kleiner ist,
austauschen).
-Innendurchmesser der
Nabenbohrung der
Antriebsriemenscheibe
messen.
EinsatzgrenzeEinsatzgrenze
EinsatzgrenzeEinsatzgrenze
Einsatzgrenze (siehe Tab. S.
72) (Falls der Wert größer
ist, austauschen).
