Malaguti CIAK 150 - Page 243

86 09/02

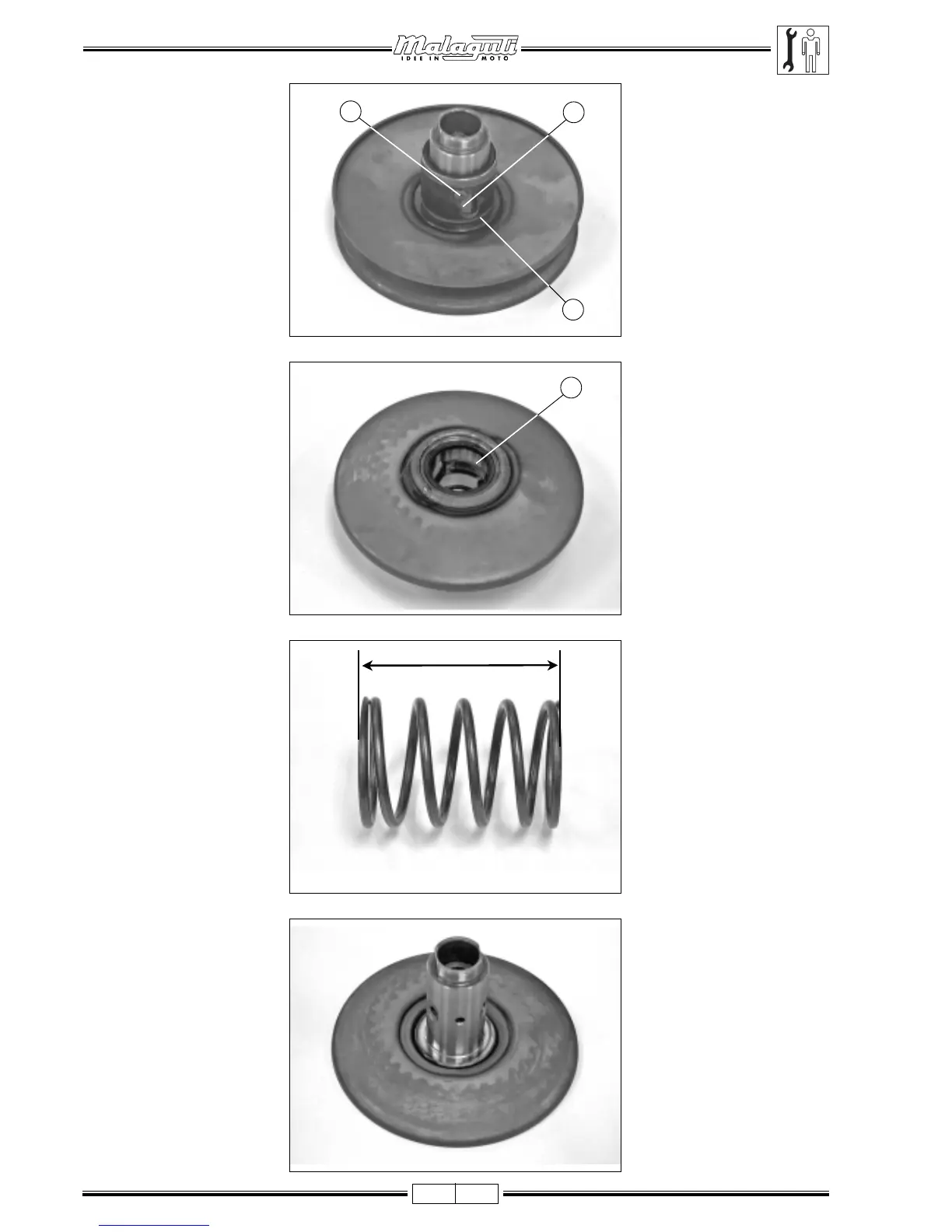

- Estrarre le spine (A) dei rulli
guida e successivamente i
rulli guida (B).
- Verificare lo stato di conser-
vazione dell’anello O-ring (C)
ed eventualmente sostituirlo.
-Rimuovere il paraolio (D) del-
la puleggia condotta mobile.
CONTROLLOCONTROLLO
CONTROLLOCONTROLLO
CONTROLLO
-Misurare la lunghezza non
compressa della molla della
puleggia condotta.
Limite di utilizzo:Limite di utilizzo:
Limite di utilizzo:Limite di utilizzo:
Limite di utilizzo: 83.2 mm
(sostituire se inferiore).
- Verificare lo stato di usura o
l’eventuale danneggiamento
del gruppo puleggia condotta.
-Misurare il diametro esterno
della puleggia condotta.
Limite di utilizzo: Limite di utilizzo:
Limite di utilizzo: Limite di utilizzo:
Limite di utilizzo: 33.94 mm
(sostituire se inferiore).
AA
AA
A
BB
BB
B
CC
CC
C
DD
DD
D
-Stifte (A) der Führungsrollen
und anschließend die
Führungsrollen (B)
herausnehmen.
-Den Zustand der O-Ring-
Dichtung (C) prüfen und ggf.
austauschen.
-Ölabdichtung (D) der
beweglichen Abtriebscheibe
entfernen.
KONTROLLEKONTROLLE
KONTROLLEKONTROLLE
KONTROLLE
-Die entspannte Länge der
Feder der Abtriebscheibe
messen.
EinsatzgrenzeEinsatzgrenze
EinsatzgrenzeEinsatzgrenze
Einsatzgrenze: 83.2 mm
(Falls der Wert kleiner ist,
austauschen).
-Sicherstellen, dass die
Abtriebscheibe keinen
Verschleiss oder Ausbrüche
aufweist.
-Aussendurchmesser der
Abtriebscheibe messen.
EinsatzgrenzeEinsatzgrenze
EinsatzgrenzeEinsatzgrenze
Einsatzgrenze: 33.94 mm
(Falls der Wert kleiner ist,
austauschen).
