2. Sähköliitäntä
2.2 Liittymisraiteen sähköliitäntä
Varoitus! Liitäntäkaapeleita ei saa
koskaan työntää suoraan sähköpisto-
rasiaan. Opastakaa ehdottomasti lapsi-
anne tästä vaarasta!

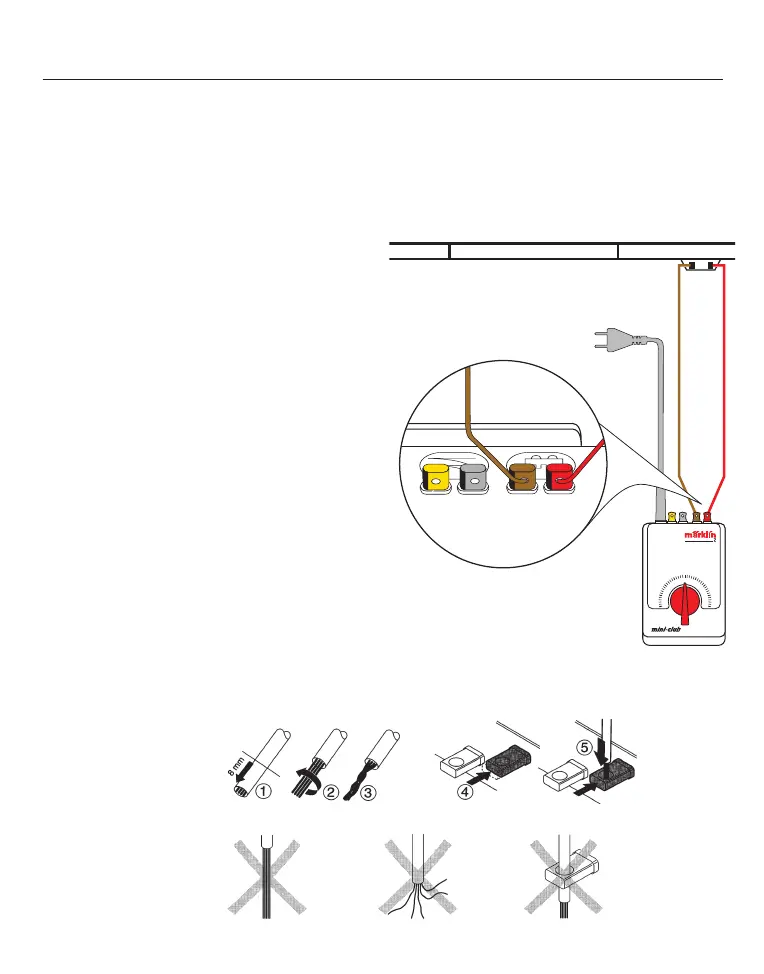

Poista eristys punaisen ja ruskean liitinjoh-
timen päistä, jotka ovat raiteella 8590 ja
liitä ne kulloinkin samanväriseen liittimeen
ohjauslaitteella. Punainen johto liitetään
liittymisraiteella liittimeen, joka on yhdi-
stetty ohjauslaitetta lähinnä olevaan
kiskoon. Ruskea johto yhdistetään toiseen
liittimeen. Allaolevassa piirustuksessa liit-
tymisraiteen piirustuksen mukaisessa
asennuksessa ruskea johto liitetään
vasempaan liittimeen ja punainen johto
liittymisraiteen oikeaan liittimeen.
Mitä hyötyä aloittelijalle on tästä monimut-
kaisesta esityksestä?
Jos noudatat näitä ohjeita, veturi ajaa aina
silloin oikealle, kun käännät ajosäädintä
oikealle nolla-asennosta. Jos käännät
ajosäädintä vasemmalle, veturi ajaa
Johdon valmistelu
ja liitäntä
Tässä huomioitava
vastaavasti vasemmalle. Jos vaihdat pun-
aisen ja ruskean liitäntäjohdon keskenään,
veturin ajosuunta ei ole enää yhtäpitävä
ohjauslaitteen pyörimissuunnan kanssa.
