2. Collegamenti elettrici
2.3 Collegamento di numerosi
binari di alimentazione ad un
solo regolatore di marcia

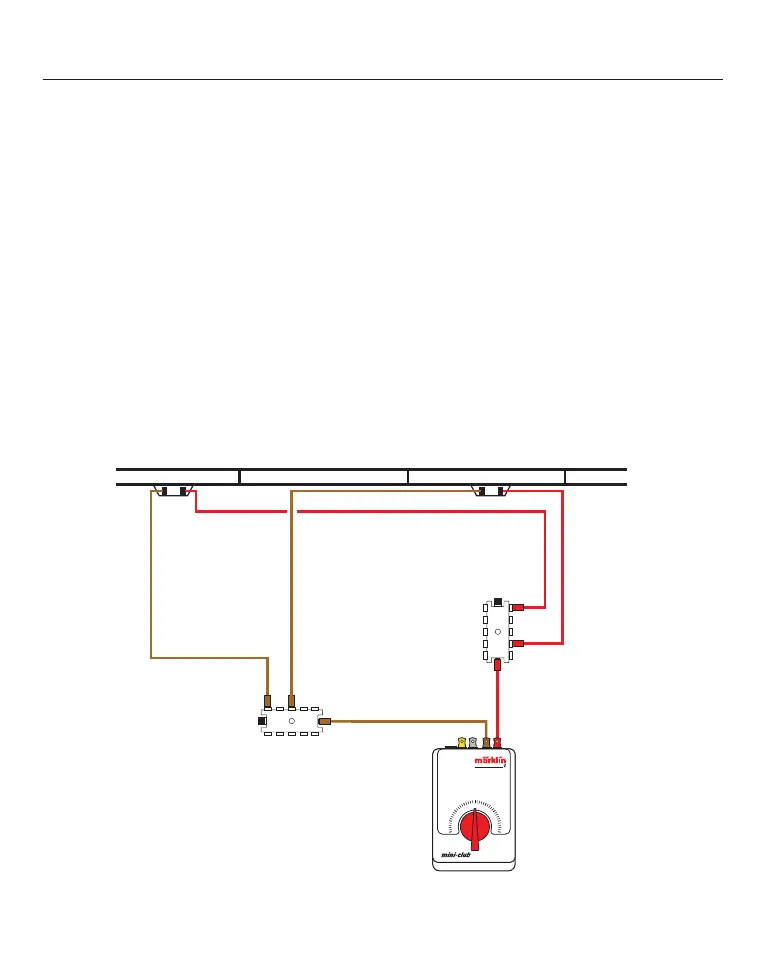

Nel caso di impianti piuttosto grandi
oppure per l’installazione di segnali, per
ciascun circuito della corrente di trazione
si devono collegare numerosi binari di ali-
mentazione al regolatore di marcia. Per la
compensazione delle cadute di tensione,
in uno stesso binario la tensione di trazione
dovrebbe venire alimentata nuovamente,
ad una massima distanza da 1,5 m a 2 m,
x
tramite un ulteriore binario di alimentazio-
ne. In questo caso i cavetti di collegamento
rossi e marroni dei singoli binari di alimen-
tazione vengono collegati ad una corris-
pettiva piastra di derivazione 7209. Le
piastre di derivazione vengono poi colle-
gate al regolatore di marcia tramite un
solo cavetto di collegamento rosso ed uno
marrone, come un singolo binario di ali-
mentazione.
66
