2. Elektrisk tilslutning
2.2 Elektrisk tilslutning af et
tilslutningsspor
Forsigtig! Tilslutningskablernemå aldrig
indsættes i en elstikdåse. Informer ube-
tinget Deres børn om denne fare!

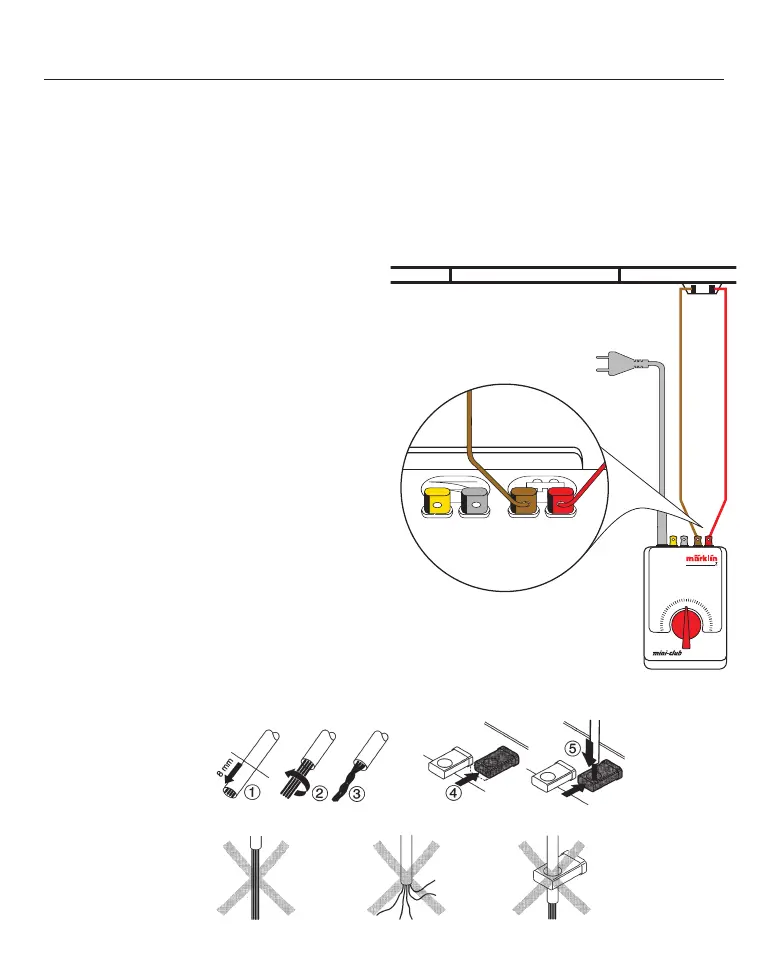

Afisolér enderne på det røde og brune
tilslutningskabel, der er vedlagt tilslut-
ningssporet 8590, og tilslut dem til de
tilsvarende klemmer med samme farve på
kørepulten. Det røde kabel bliver tilsluttet
tilslutningssporets tilslutningsklemme,
hvilken er forbundet med den nærmest
placerede skinne. Det brune kabel bliver
tilsluttet den anden tilslutningsklemme. På
tegningen herunder bliver ved den indteg-
nede placering af tilslutningssporet nu det
brune kabel tilsluttet den venstre tilslut-
ningsklemme – og det røde kabel til tilslut-
ningssporets højre tilslutningsklemme.
Hvad tjener denne for begynderen snarere
forvirrende procedure?
Når De holder Dem til denne fremgangs-
måde, så vil et lokomotiv altid køre til
højre, når De drejer regulatoren til højre fra
Kabel forberedes
og tilsluttes
Herved skal man
passe på
nulstillingen. Drejes regulatoren til venstre,
så kører loket tilsvarende til venstre. Bliver
den brune og røde tilslutningsledning byt-
tet om, så stemmer lokets kørselsretning
ikke mere med regulatorens drejeretning.
87
