2. Elektrisk tilkopling
2.3 Tilkopling av flere forlengels-
esspor til en styringsenhet

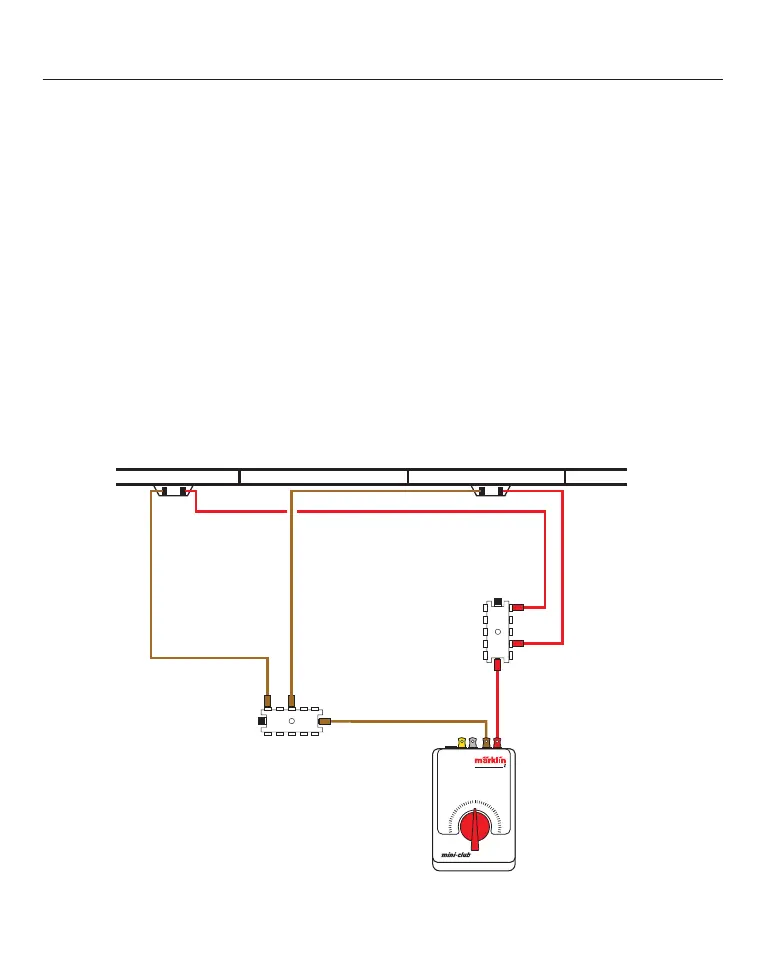

Ved større anlegg eller ved montering av
signaler vil en for hver kjørestrømkrets
måtte kople flere forlengelsesspor til
styringsenheten. For å motvirke spen-
ningsfall må en for hver 1,5 eller høyst 2 m
lage en ny forbindelse for kjørespennin-
gen. I et slikt tilfelle skal de røde og brune
tilkoplingsledningene for hvert enkelt for-
lengelsesspor koples hver for seg til en
fordelerplate 7209. Fordelerplatene koples
så videre via røde og brune tilkoplingsled-
ninger til styringsenheten på samme måte
som et enkelt forlengelsesspor.
