2. Branchement électrique
2.2 Branchement éleqtrique
d’une voie de raccordement
Attention,danger!Prévenez absolument
vos enfants de ne jamais introduire les
câbles d’alimentation dans une prise de
courant!

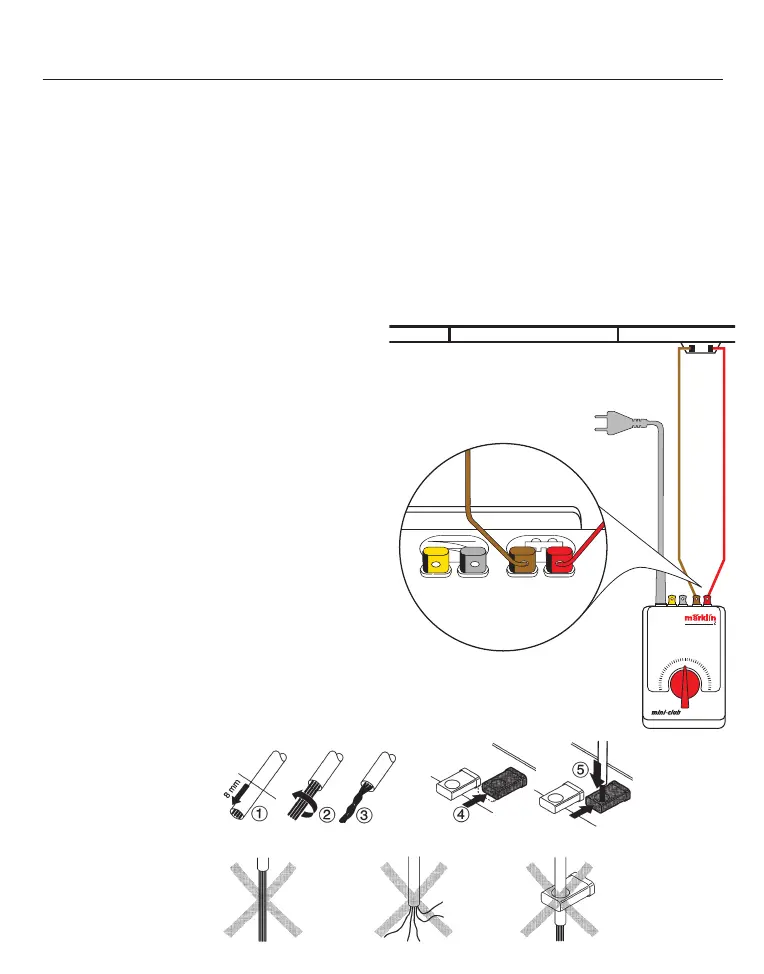

1. Isolez les extrémités des câbles de
branchement rouge et marron joints à la
voie de raccordement 8590. Connectez-
les aux bornes de même couleur du régu-
lateur de vitesse. Le câble rouge sera
connecté à la borne d’alimentation de la
voie de raccordement. Cette dernière est
reliée au rail situé le plus près du régula-
teur de vitesse. Connectez le câble marron
à l’autre borne d’alimentation. Ainsi, dans
le schéma ci-dessous, le câble marron
sera relié à la borne d’alimentation de
gauche de la position de montage de la
voie de raccordement représentée; le câble
rouge sera relié à la borne d’alimentation
de droite de la voie de raccordement.
Pourquoi cette préparation plutôt com-
plexe pour le novice?
Si vous respectez cette procédure, votre
locomotive tournera toujours à droite lors-
Préparer le câble
et brancher
Il faudra observer
que vous tournerez le bouton de réglage
vers la droite à partir du zéro. Si vous le
tournez vers la gauche, la locomotive se
dirigera également à gauche.
Lorsque les câbles de branchement au
secteur marron et rouge sont inversés, la
direction de la locomotive ne correspond
plus à la direction dans laquelle vous
tournez le bouton de votre régulateur de
vitesse.
32
