2. Elektrisk anslutning
2.3 Anslutning av flera anslut-
ningsskenor till en körenhet

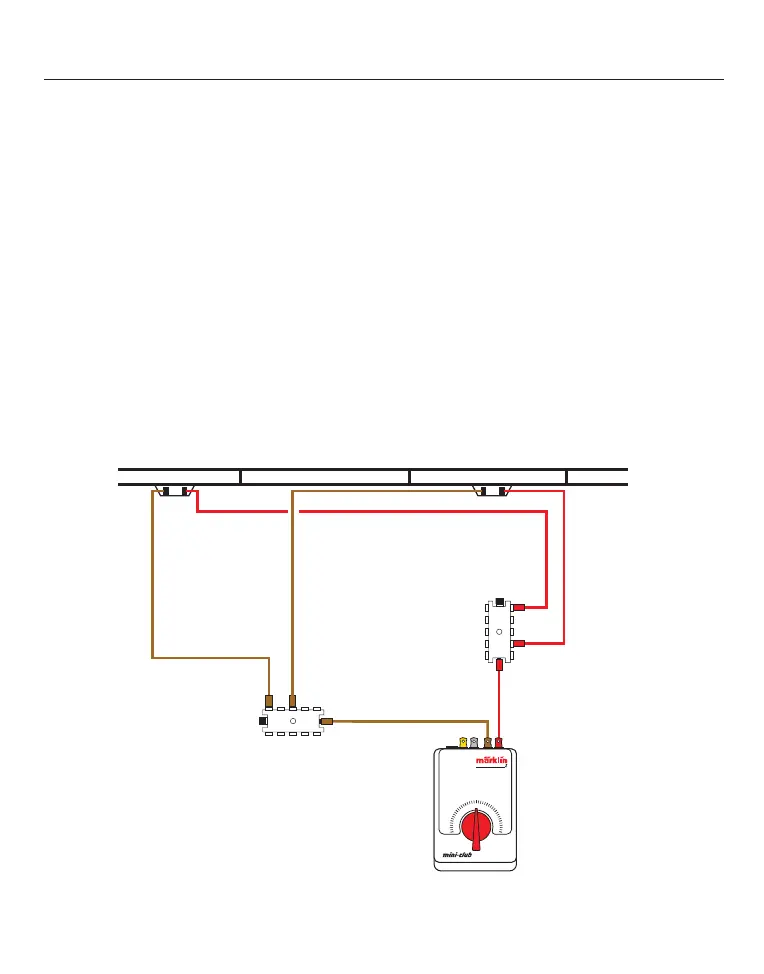

Vid större anläggningar, eller vid monte-
ring av signaler, måste för varje tågström-
krets flera anslutningsskenor anslutas till
körenheten. För att reducera spännings-
fallet i spårsystemet bör en anslutnings-
skena sättas in i spåret varje 1,5 - 2 m och
körspänningen matas in på nytt. I detta fall
ansluts de olika anslutningsskenors röda
och bruna anslutningsledningar till vardera
en fördelarplatta 7209. Fördelarplattorna
ansluts därefter, som vid en vanlig anslut-
ningsskena, via en röd och en brun anslut-
ningsledning till körenheten.
77
