25

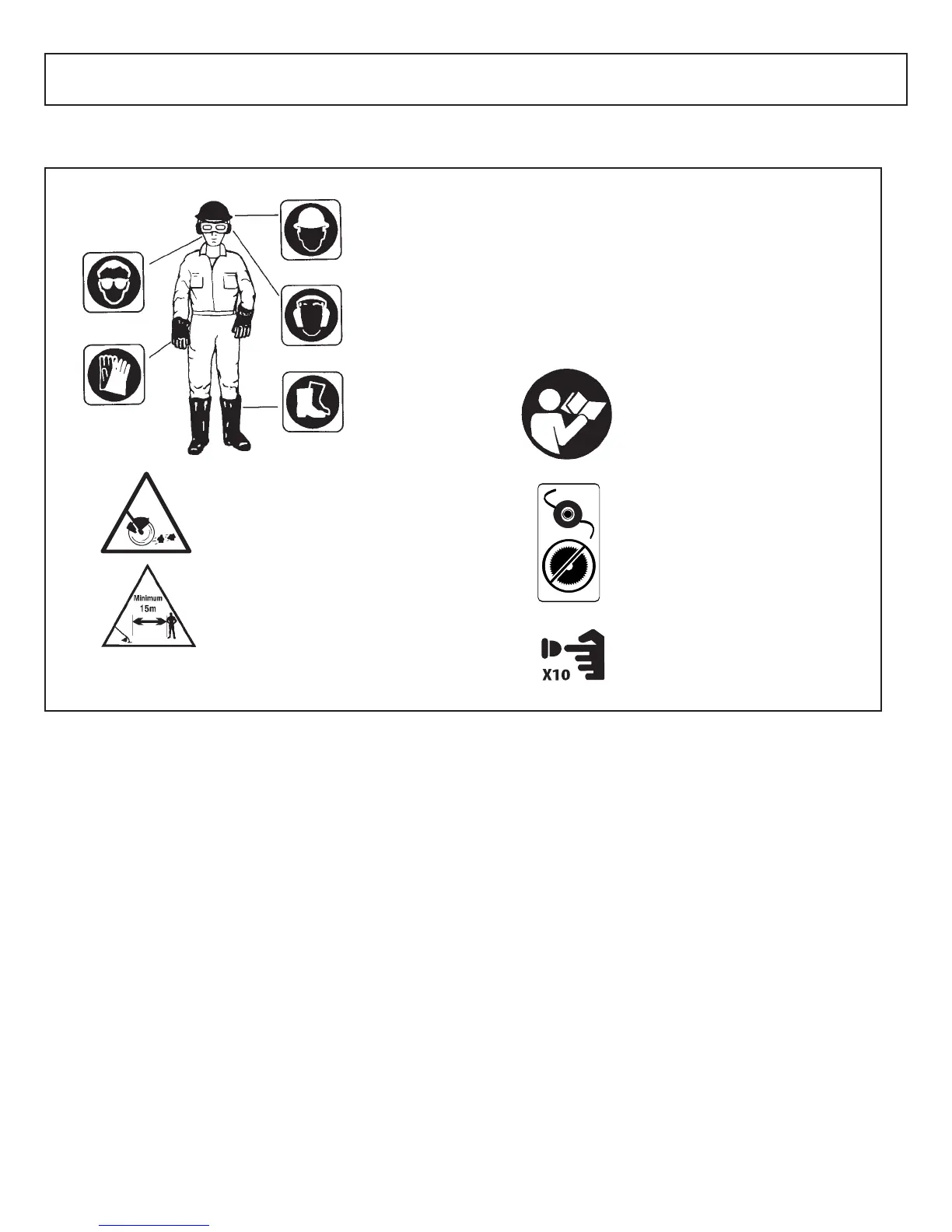

3 - MEASURES DE SECURITE
L’utilisation des ces dispostifs de sécurité est foretement
recommandé afim de réduire tout r
isque de blessures
accidentelles.
Distance minimale d’opération.
3-3. SYMBOLES INTERNATIONAUX
Ne pas utiliser de lames sur ce
modèle.
Lire le manuel d’utilisation.
Appuyer 10 fois sur la pompe
d’amorçage.
26
4 - INSTRUCTIONS POUR MONTAGE
4-1. INSTALLATION DE LA “P” POIGNÉE (MT3025)
1. Pour installer la poignée sur l'unité, vous aurez besoin
des composants suiv
ants de votre kit utilisateur :
Poignée “P” (A & B), vis (C) et écrous (D). (Fig. 1)
2.
Installez la poignée P (B) sur l'axe et suivez la flèche
sur l'autocollant (étiquette de mise en garde E ), placer
la poignée (A) et serrez les deux vis (C) et écrous (D).
4-2. MONTAGE DE LA POIGNEE “J”
(MT30725)
1. Pour installer la poignée sur l'unité, vous aurez besoin
des composants suivants de votre kit d'utilisateur:
Guidon "J". (A), boîtier du serre-fils moyen (B), serre-
fils supérieurs et inférieurs (C) et vis (D). (fig. 4-2A)
2. Installez le boîtier du serre-fils moyen (B) sur la
manche pres des flèches sur l'autocollant (l'étiquette
d'avertissement E), mettez le serre-fils inférieur (C) au-
dessus de la manche et serrez les 2 vis (D).
3. Installez le Guidon "J" (A) sur le boitier du serre-fils
moyen (B), puis mettez le serre-fils supérieur (C) au-
dessus du guidon "J" et serrez les 2 autres vis (d).
4-3. PARA-DEBRIS
AVERTISSEMENT
Le pare-débis doit être installé (Figure 4-3A) pour assurer
une bonne distribution du fil de coupe et assurer la protec-
tion de l’operateur.
L’écran s’adapte fermement sur l’arbre. Une certaine force
peut être requise.
1. Fiare reposer l’écran (B) sur les supports de l’arbre
(C). (Fig. 4-3A)
2. Insérez le boulon (D), la rondelle (E), la rondelle de
verrouillage (F) et l'écrou (G), puis serrez fermement.
(Fig. 4-3B)
4-1A
A
B
C
D
4-2A
B
C
A
C
D
D
E
4-3A
B
4-3B
F
A
E
D
C
