McCulloch MT3025 User Manual

33
8 - ENTRETIEN
LISTES DES VERIFICATIONS D’ENTRETIEN
CHAQUE
USAGE
HEURES
D’OPERATION
PIECE
ACTION
10
20
VIS / ECR
OUS / BOULONS
FILTRE A AIR
FILTRE ESSENCE
BOUGIE
ECRAN PARE-ETINCELLES
DURITS D’ESSENCE
TETE DE COUPE
INSPECTER / RESSERRER
NETTOYER OU REMPLACER
REMPLACER
NETTOYER / REGLER /
REMPLACER
NETTOYER OU REMPLACER
INSPECTER
* REMPLACER SUIVANT LES
BESOINS
* REMPLACER SUIVANT LES
BESOINS
INSPECTER
✔
✔
✔
✔
✔
✔
✔
*Recommandé pour la maintenance par un technicien de centre de service autorisé en utilisant les pièces de rechange d'origine
d'usine.
34
8 - ENTRETIEN

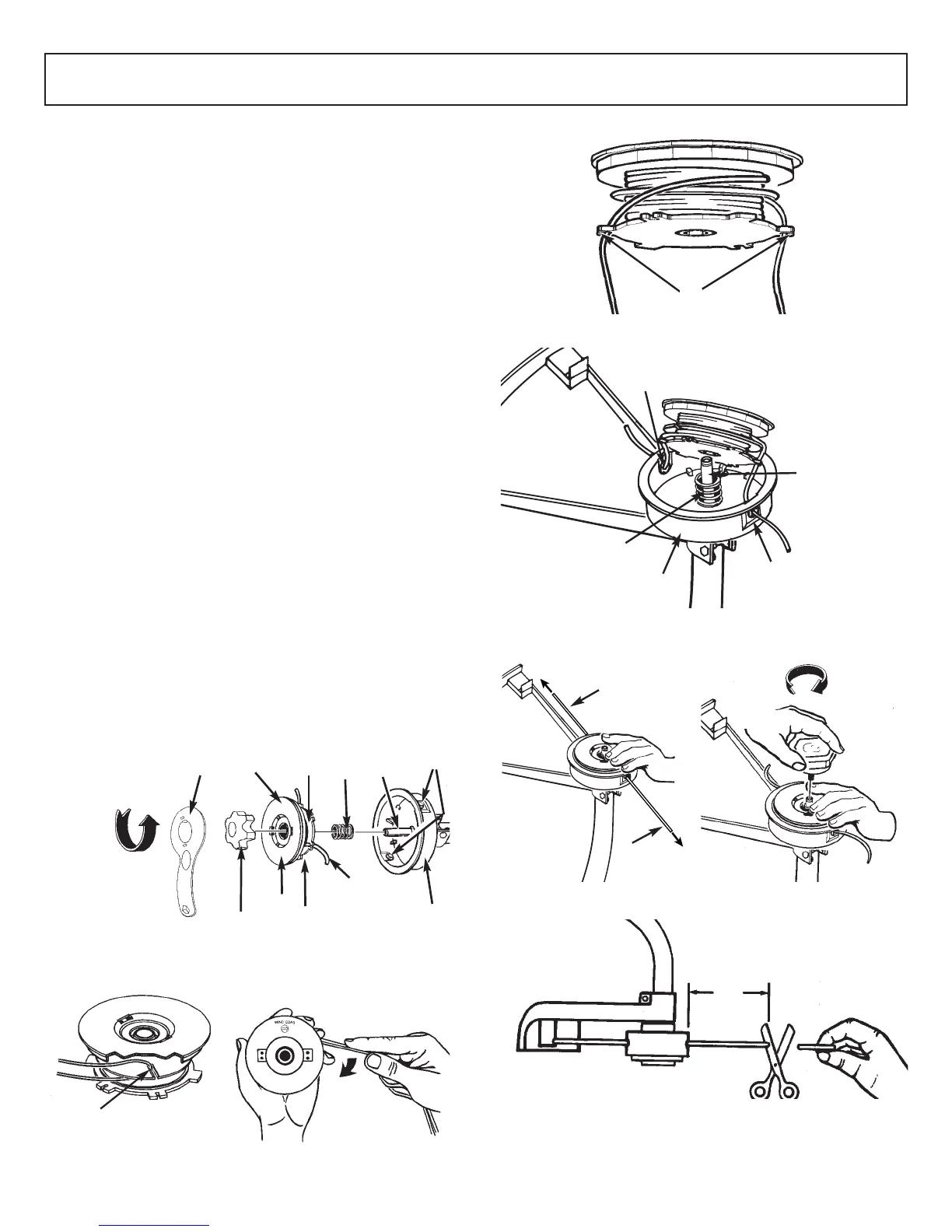

8-1. REMPLACEMENT DU FIL DE COUPE
(MT3025)
1. Tourner le bouton (A) VERS LA GAUCHE et le retirer
(Figure 8-1A).
2. Retirer la bobine (B) et le ressort (C) de l’axe (D).
3. Retirer le restant de fil (H).
4. Doubler une longueur de 4,3m (14') de fil de coupe de
0,24 ou 0,20cm (0,095” ou 0,080"). Glisser le centre
bouclé dans une des encoches du séparateur de
bobine (Figure 8-1B).
5. Enrouler comme illustre (Figure 8-1C), en tenant tendu,
chaque moitié étant séparée par le séparateur de
bobine. Enrouler jusqu’à 15cm (6") des extrémités.
6. Bloquer chacune des extrémités de fil dans les
encoches (F) diamétralement opposées de l’extérieur
de la bobine (Figure 8-1D).
7. Placer le ressort (C) sur l’axe (D). Insérer chaque
extrémité du fil dans les oeillets (G) du boîtier (E)
(Figure 8-1E).
8. Enfoncer la bobine (E) tout en faisant avancer le fil
dans les oeillets (G). Vérifier que le ressort se posi-
tionne correctement dans la bobine (Figure 8-1E).
9. Une fois la bobine en place, appuyer pour compresser
le ressort. Tirer fermement sur chaque extrémité du fil
(H) pour le dégager des encoches (Figure 8-1F).
10. Continuer d’appuyer sur la bobine jusqu’à ce que l’axe
dépasse suffisamment pour permenttre de visser le
bouton. Visser le bouton DE GAUCHE A DROITE
(Figure 8-1G).
11. Couper l’excédent de fil à environ 13cm (5"). Ceci min-
imisera la charge sur le moteur pendant le démarrage
et le réchauffage (Figure 8-1H).
A.BOUTON
B.BOBINE
C.RESSORT
D.AXE
E
F
AISANT
F. ENCOCHES
G.OEILLETS
H.
FILE DE COUPE
J. CLE PLATE
8-1B
G
8-1D
8-1E
F
8-1C
8-1F 8-1G
H
H
8-1H
5"
(13mm)
J
C
D
F
H
G
A
B
F
H
E
G
C
D
E
G
