45
3 - PRECAUTIONES DE SEGURIDAD
El uso de estos articulos de seguridad personal es altamente
recomendado par
a reducir el riesgo de lesiones accidentales.
Distancia mínima de operación.
3-3. SIMBOLOS INTERNACIONALES
No use cuchilla en esta unidad.
Lea Manual de Usuario.
El bulbo de cebado 10 veces.
46

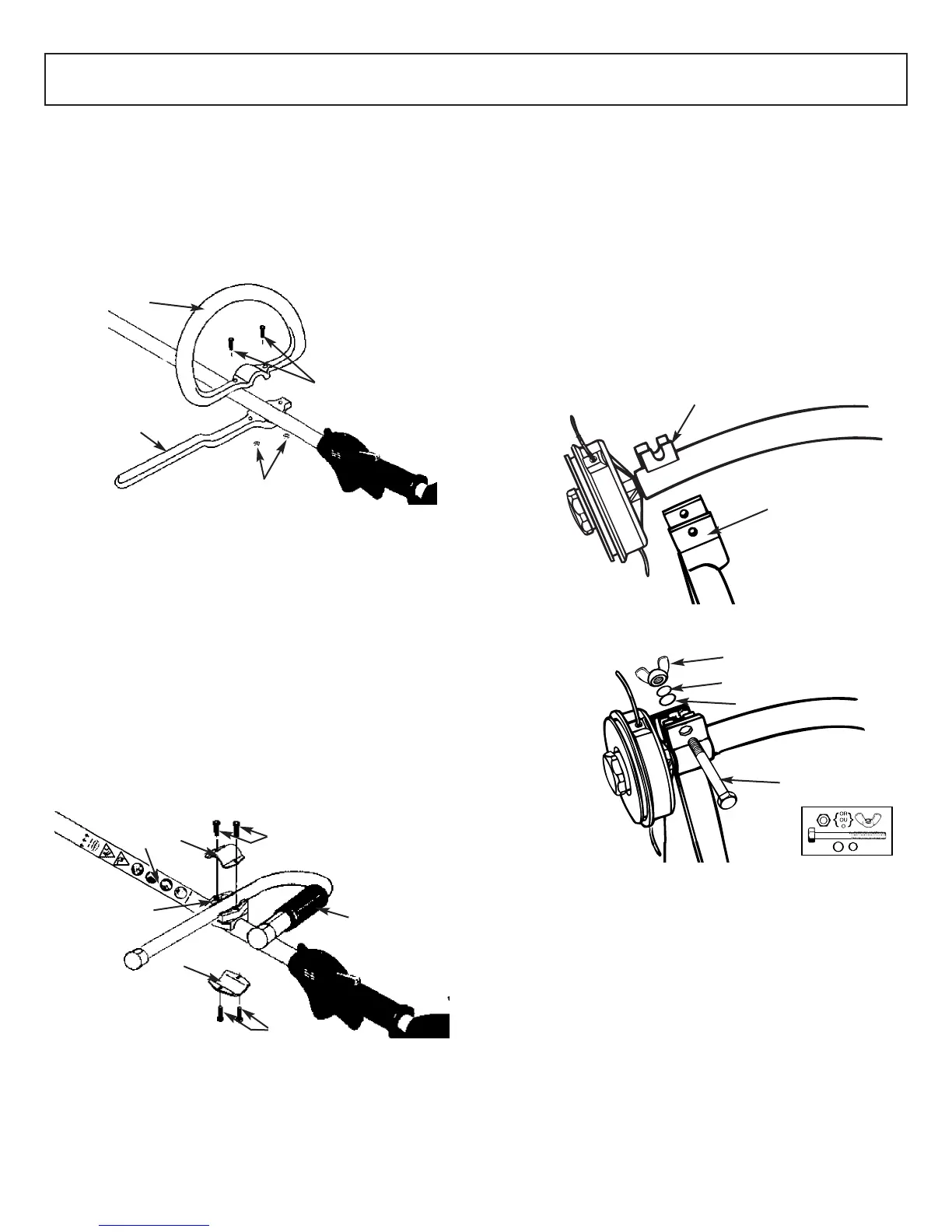

4 - INSTRUCCIONES DE ENSEMBLADO
4-1. ENSAMBLAJE DEL MANILLAR
“P”(MT3025)
1.
Para unir el manillar a la unidad necesitará los sigu-
ientes componentes de su kit de usuario: el manillar “P”
(A & B), tornillos (C) y tuercas (D). (Figura 4-1A).
2. Coloque el manillar (B) en el eje a unos 160-200mm
del acelerador y apriete los 2 tornillos (C) y tuercas (D).
4-2. INSTACION DEL MANUBRIO “J”
(MT30725)
1. Para instalar el mango en la unidad, serán necesarios
los siguientes elementos del kit de usuario: Mango en
"J" (A), Abrazadera intermedia (B), Abrazaderas supe-
riores e inferiores (C) y Tornillos (D) (Fig. 4-2A).
2. Instale la abrazadera intermedia (B) en el eje cerca de
la parte estrecha del adhesivo (Etiqueta de advertencia
E), coloque la abrazadera inferior (C) sobre el eje y
apriete los dos tornillos (D).
3. Instale el mango en "J" (A) en la abrazadera interme-
dia y coloque la abrazadera superior (C) sobre el
mango en "J" y apriete los otros dos tornillos (D).
4-3. PROTECTOR DE DESECHOS
ADVERTENCIA
El protector de desechos debe instalarse (Figura 4-3A) de
tal forma que elimine la línea de la cortadora y proteja al
operador.
El protector encaja perfecto en el eje. Puede necesitarse
algo de fuerza.
1. Fije el protector (B) en las ménsulas (C) del eje. (Fig.
4-3A)
2. Introduzca el perno (D), la arandela (E), la arandela
de seguridad (F) y la tuerca (G) y ajuste firmemente.
(Fig. 4-3B)
4-1A
A
B
C
D
4-2A
B
C
A
C
D
D
E
4-3A
B
4-3B
F
A
E
D
C
