10 - PARTS LIST
60
ACCION CORRECTIVA
Desmontar el carrete de la unidad:
desensamblar (consultar la Sección 8-1).
Desenredar la línea y enrollarla
correctamente en la dirección indicada
en el carrete.
Recortar la línea dañada y volver a
enrollar la línea (consultar Sección 8-1).
Desmontar el carrete. Revisar para
asegurarse de que la línea esté
enrollada en la dirección indicada en el
carrete (consultar la Sección 8-1).
Desmontar el carrete (consultar la
Sección 8-1) e instalar la línea neuva.
Desensamblar la cabeza de hilo
(consulte Sección 8-1) y examinar las
partes por si existen daños. Reemplazar
las partes o toda la cabeza.
Consulte Procedimientos de Bordeado
(ver sección 7-3) o remplace la cuerda
(ver sección 8-1)
Utiliser un compuesto anti-derrapante en
las roscas y volver a instalar la perillo
APRETANDO CON LA MANO
UNICAMENTE.
Quitar la capa de maleza (consultar la
Sección 7-2).
PROBLEMA
La línea no alimenta.
La línea se rompe o se desgasta.
No se puede desmontar la perilla
de la cabeza de hilo.
La cebaza de hilo y el eje están
calientes al tacto.
CAUSA PROBABLE
La línea está enredada dentro de la
cabeza de hilo.
Después de desmontar el carrete, la
línea parece estar mezclada entre si.
La línea está enrollada en la dirección
equivocada dentro de la cabeza de hilo.
Línea insuficiente dentro de la cabeza
de hilo.
Daño interno en la cabeza de hilo
provacado porque golpea muy duro en
el terreno mientras se avanza la línea.
Procedimientos inadecuados de poda, o
mala calidad de la línea.
La perilla de la cabeza de hilo está
apretada en exceso.
Capa de maleza.
10 - DETECCION y CORRECCION DE FALLAS DE LA CEBAZA DE HILO
59

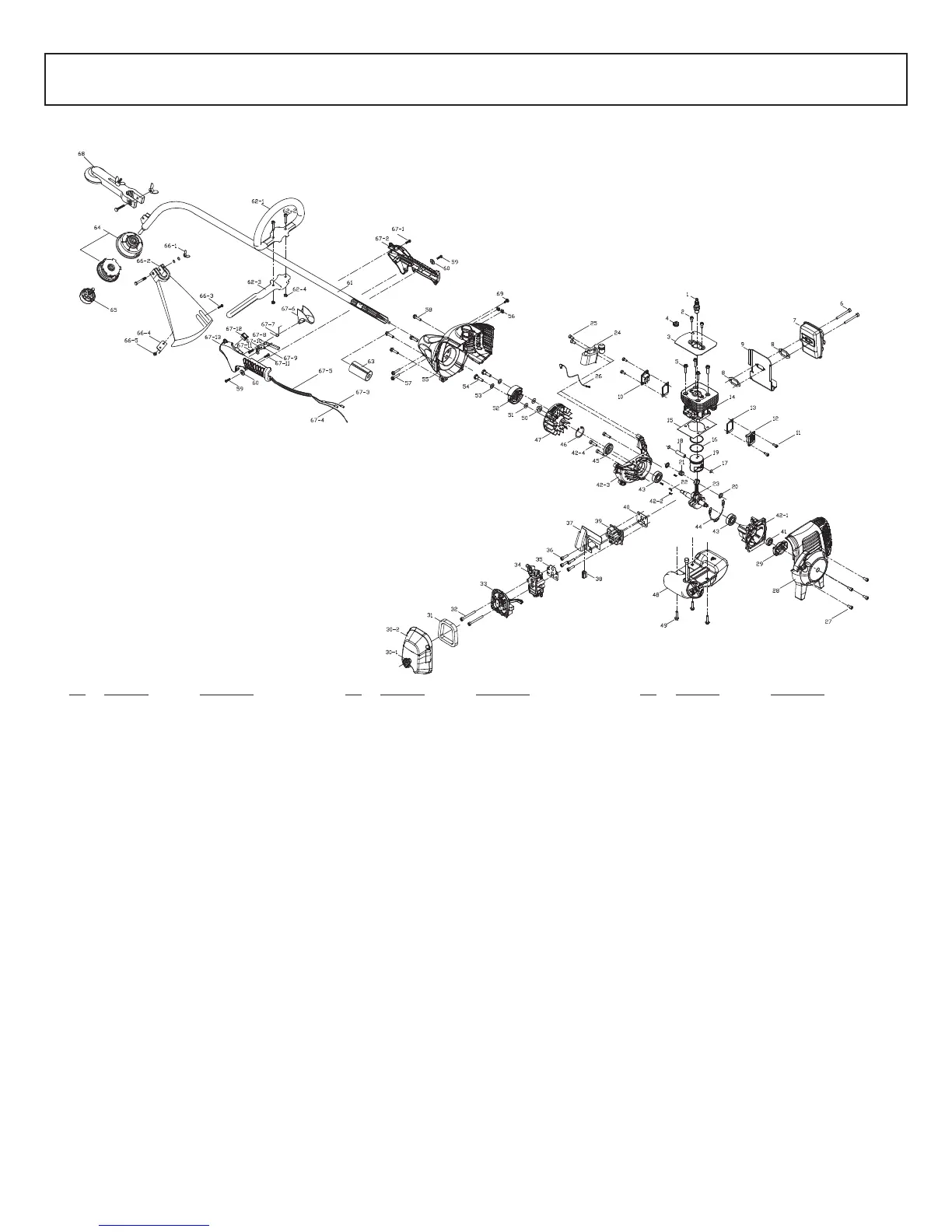

No. Parts No. Description No. Parts No. Description No. Parts No. Description
1 9295-310501 SPARK PLUG 32 9SGEB-05-52 SCREW 61 9228-332628 SHAFT ASS'Y
2 9SGEB-05-10 SCREW 33 9228-334507 FILTER ASS'Y 62 9228-330336 HANDLE ASS'Y
3 9211-334502 PLATE (SPARK SIDE) 34 9287-334501 CARBURETOR 62-1 9068-330306 HOUSING, HANDLE-UPPER
4 9012-330301 GROMMET 35 9014-334505 CARBURETOR GASKET 62-2 9SKKBY10/24-1 SCREW
5 9SRCB-05-22 SCREW 36 9SKKB-05-19 SCREW 62-3 9068-330305 HOUSING, HANDLE-UNDER
6 9SXMBJ05-50 SCREW 37 9211-334503 PLATE 62-4 9NAC-10/24 NUT
7 9228-334503 MUFFLE ASS'Y 38 9012-334501 GROMMET 63 9027-332101 REDUTION
8 9014-GP0102 MUFFLE GASKET 39 9072-334501 INSULATOR 64 9228-A10105 SRTINGHEAD ASS'Y
9 9211-334501 MUFFLE PLATE 40 9014-334506 INSULATOR GASKET 65 9228-331011 KNOB ASS'Y
10 9017-334501 COVER (FLYWHEEL SIDE) 41 9157-332101 SEAL 66 9228-A10110 COVER ASS'Y
11 9SGEB-04-10 SCREW 42 9228-334501 CRANKCASE ASS'Y 66-1 9125-331001 PARTS BAG
12 9017-334502 COVER (STARTER SIDE) 42-1 9151-334502A CRANKCASE (STARTER SIDE) 66-2 9017-A10101 COVER 
13 9014-334507 GASKET 42-2 9PA-03-08S PIN 66-3 9SKKBY10/24-0.62 SCREW
14 9292-334501F CYLINDER 42-3 9151-334501A CRANKCASE (FLYWHEEL SIDE) 66-4 9250-330301 KIT, KNIFE
15 9014-334501 GASKET 42-4 9SGEB-05-20 SCREW 66-5 6NGB-10/24 NUT
16 9189-334501 PISTON RING 43 9DB-620101 BEARING 67 9228-334510 HANDLE ASS'Y
17 9131-334501 CIRCLLP 44 9014-334502 GASKET 67-1 6SDABB04-12 SCREW
18 9115-334501 PISTON PIN 45 9157-334501 SEAL 67-2 9068-332103 HOUSING, HANDLE
19 9290-334501 PISTON 46 9CB-32 C RING 67-3 9010-332103 WIRE ASS'Y, SWITCH
20 9067-334501 AXLS COVER 47 9169-334501 FLYWHEEL 67-4 9010-334501 THROTTLE CABLE 
21 9NR-KV9129.8S NEEDLE BEARING 48 9228-334506 FUEL TANK ASS'Y 67-5 9059-332101 HOSE
22 6221-830301 KEY 49 9SKKBY05-18 SCREW 67-6 9028-332101 TRIGGER
23 9228-334502 CRANK/ROD ASS'Y 50 9NHC-08 NUT 67-7 9024-332102 SPRING
24 9288-334501-CH IGNITION COIL 51 9WFB-06-15 WASHER 67-8 9176-332101 LIBERATE SHAFT
25 9SGEB-05-20 SCREW 52 9176-GP0101 CLUTCH (WITH SPRING) 67-9 9024-332103 SPRING
26 9010-332102 COIL WIRE 53 9WWB-08 WAVE PLATE 67-10 9176-332102 LIBERATE CHUNK
27 9SGKB-05-12.5 SCREW 54 9214-GP0101 SCREW 67-11 6SLABB3.5-10 SCREW
28 9228-334504 STARTER HOUSING ASS'Y 55 9228-334508 TRANSMISSION SUPPORT ASS'Y 67-12 9022-330502 SWITCH
29 9228-MD0107 PAWLS ASS'Y 56 9NDB-05 NUT 67-13 9068-332104 HOUSING, HANDLE
30 9228-334512 FILTER COVER ASS'Y 57 9SDABM05-25 SCREW 68 9228-332619 TRIMMER WHEEL
30-1 9134-334501 KNOB 58 9SKKB-05-16 SCREW 69 9SGKBY10/24-0.625 SCREW
30-2 9017-334505 FILTER COVER 59 6SDAB-05-08 SCREW
31 9183-334501 FILTER  60 9WFB-5.64-12 WASHER
