SCHEMA DI INSTALLAZIONE
.
INSTALLAZIONE DELL’UNITÀ ESTERNA
• Nei casi in cui una parete o un altro ostacolo impedissero il passaggio del flusso d’aria in ingresso o in uscita dall’unità esterna,
seguire le seguenti istruzioni di installazione.
Informazioni importanti sul refrigerante utilizzato
Questo prodotto contiene gas fluorinati ad effetto serra inclusi nel protocollo di Kyoto.
Non liberare tali gas nell’atmosfera.
Tipo di refrigerante: R410A
Valore GWP
(1)
: 1975
(1)
GWP = potenziale di riscaldamento globale
Compilare con inchiostro indelebile,
■ A la carica di refrigerante di fabbrica del prodotto,
■ B la quantità di refrigerante aggiuntiva nel campo e
■ A + B la carica di refrigerante totale
sull’etichetta di carica del refrigerante fornita con il prodotto.
L’etichetta compilata deve essere collocata in prossimità della porta di carica del prodotto (ad esempio, all’interno del
coperchio di ispezione).
1 carica di refrigerante di fabbrica del prodotto:
vedi targhetta con il nome dell’unità
(2)
2 quantità di refrigerante aggiuntiva nel campo
3 carica di refrigerante totale
4 Contiene gas fluorurati ad effetto serra disciplinati dal Protocollo di
Kyoto
5 unità esterna
6 cilindro del refrigerante e collettore di carica
(2)
Se sono presenti sistemi con più unità interne, applicare una sola etichetta*, indicante la carica totale di refrigerante
eseguita in fabbrica di tutte le unità interne collegate al sistema refrigerante.
È possibile che siano necessarie ispezioni periodiche per controllare eventuali perdite di refrigerante secondo le
normative locali e/o europee. Per informazioni più dettagliate, contattare il rivenditore locale.
* sull’unità esterna

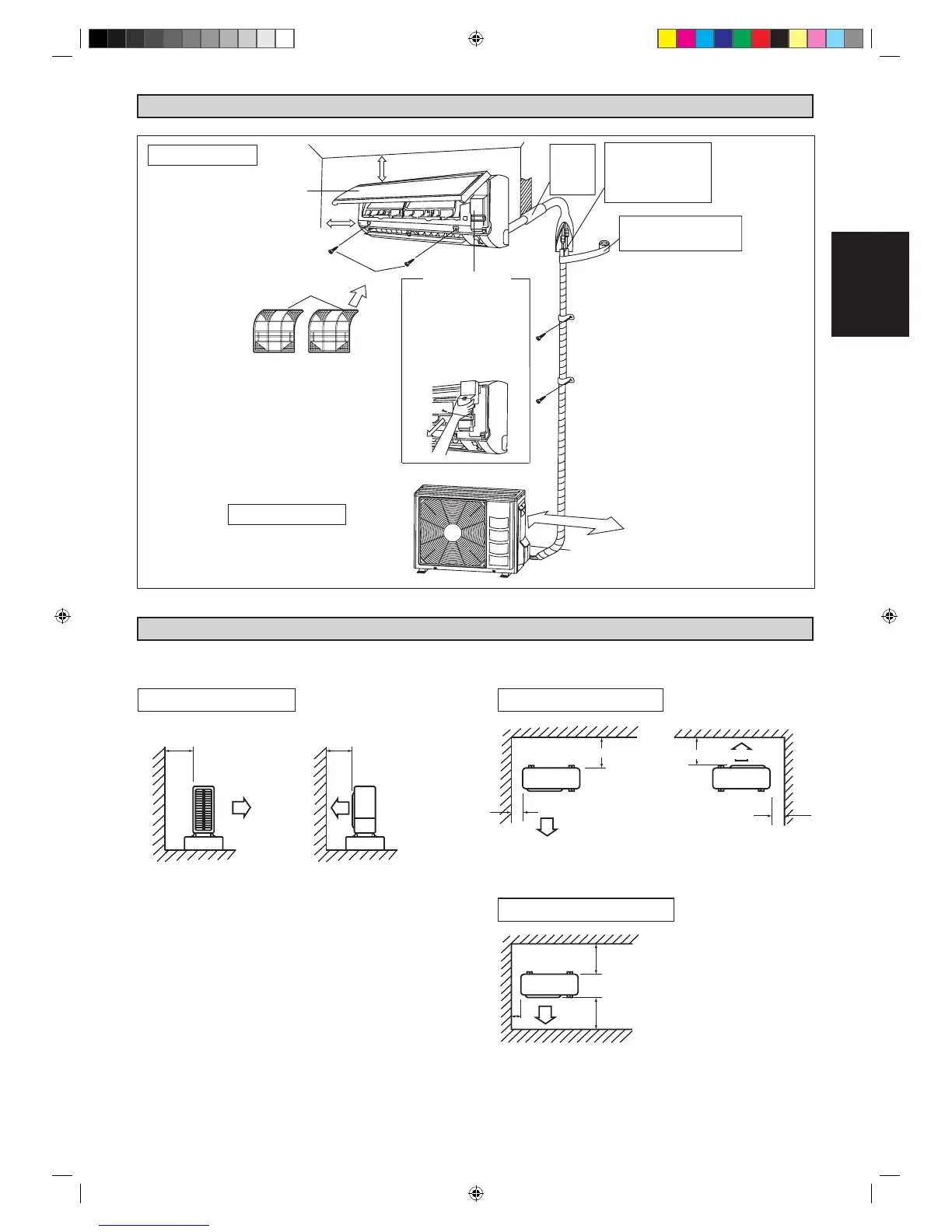

Unità Interna
30mm o più dal soffitto
Pannello anteriore
50mm o più dalle pareti (su
entrambi i lati)
Filtri d’aria
Unità Esterna
Stuccare lo
spazio del
foro del tubo
con stucco da
legno.
Tagliare il tubo di isolamento
termico a una lunghezza
appropriata e avvolgerlo con
nastro, accertandosi che non ci
siano buchi nella linea di taglio
del tubo di isolamento.
Avvolgere il tubo di isolamento da
cima a fondo con nastro di finitura.
Sportellino di manutenzione
• Apertura del coperchio di servizio
Il coperchio di servizio può
essere aperto/chiuso.
• Metodo di apertura
1) Rimuovere le viti del coperchio
di servizio.
2) Estrarre il coperchio di
accesso per assistenza
tecnica spostandolo verso il
basso e in diagonale, nella
direzione della freccia.
3) Tirare verso il basso.
250mm dalla parete
Parete su un lato Parete sui due lati
Più di 50 Più di 100
Vista laterale
Più di 50
Più di 100
Più di 150
Più di 50
Vista dall’alto
Parete sui tre lati
Più di 150
Più di 300
Più di 50
Vista dall’alto Unità: mm
M4 X 12L
