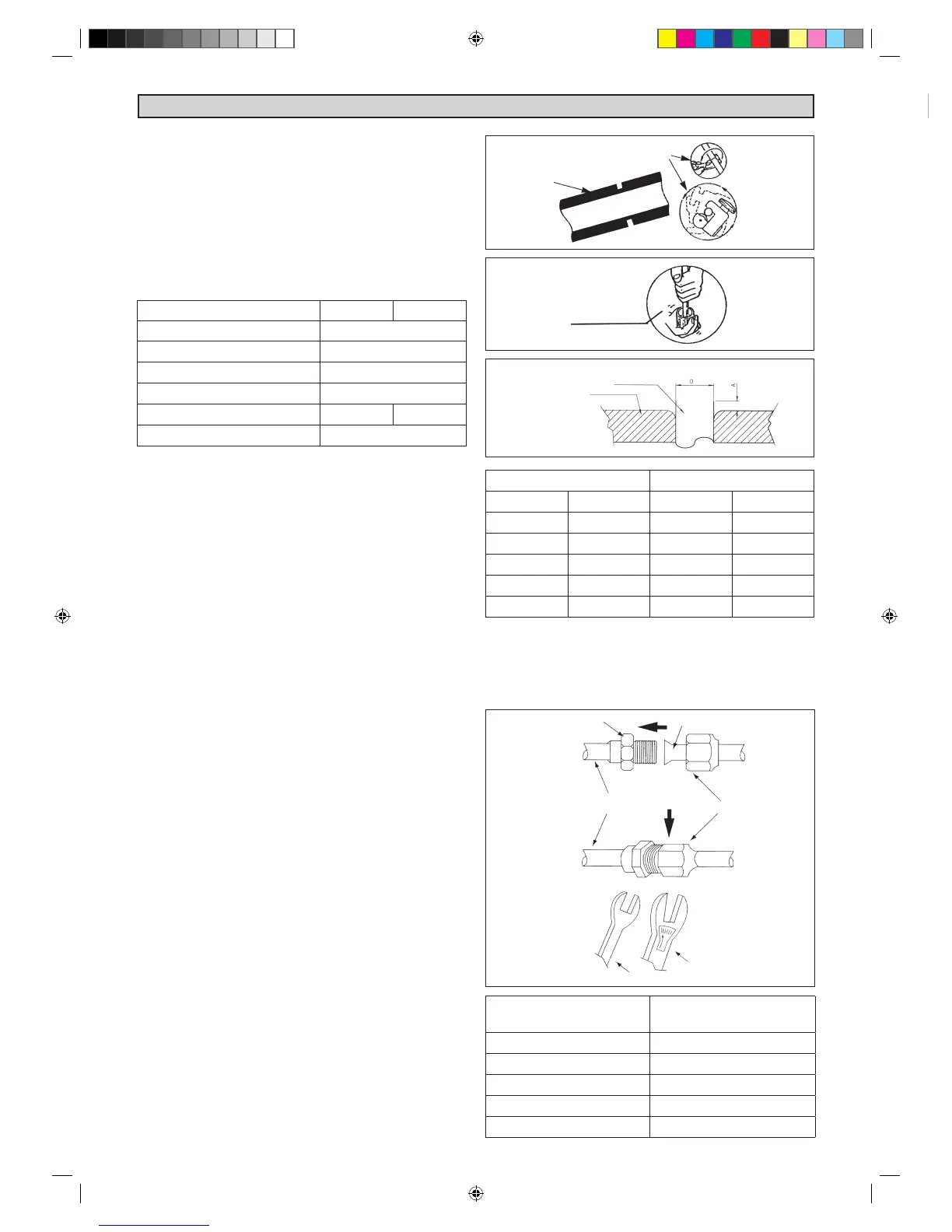

CONEXIÓN DEL CABLEADO ELÉCTRICOTUBERÍA DE REFRIGERANTE
Longitud Y Elevación De La Tubería
Si la tubería es demasiado larga, tanto la capacidad
como la fiabilidad de la unidad disminuirán. A medida
que aumenta el número de curvas, aumenta la resistenci
al flujo de refrigerante, reduciéndose por lo tanto la
capacidad de enfriamiento, lo cual puede resultar en
un compresor defectuoso. Siempre escoger el camino
más corto posible y seguir la recomendación tal como se
indica en la siguiente tabla:
* Asegúrese de añadir la cantidad apropiada de refrigerante
adicional. De lo contrario, podría disminuir el rendimiento.
Observación: El refrigerante precargado en la unidad
de exterior está previsto para una
longitud de tubería de 7,5m.
Instalación De Tuberías
• No use tuberías de cobre dañadas o contaminadas. No
se deben retirar los tapones de plástico y caucho, las
tuercas de latón de las válvulas, accesorios, tuberías
y serpentines hasta que se esté listo para conectar
las líneas de succión o de líquido a las válvulas o
accesorios.
• Si fuese necesario efectuar alguna soldadura,
asegúrese de hacer circular el gas nitrógeno por
el serpentín y las juntas durante la realización de la
soldadura. Esto evitará la formación de hollín en las
paredes interiores de las tuberías de cobre.
• Corte el tubo de conexión con un cortatubos.
• Retire las rebabas de los bordes cortados de las
tuberías con un extractor. Ponga el extremo de la
tubería hacia abajo para evitar que los fragmentos
metálicos de las rebabas entren en la tubería.
• Inserte las tuercas abocinadas, montadas sobre las
partes de la conexión tanto de la unidad de interior
como de la unidad de exterior, en las tuberías de
cobre.
• Abocine el tubo con largura extra por encima de
la herramienta de abocinar como se muestra en el
cuadro.
• El borde abocinado debe estar plano, sin grietas ni
rasguños.
Conexión De Las Tuberías A Las Unidades
• Alinee el centro de la tubería y apriete suficientemente
la tuerca abocinada con los dedos.
•
Finalmente, apriete la tuerca abocinada con la llave
dinamométrica hasta que la llave haga “clic”.
Ø Tubo, D A(mm)
Pulgada mm Imperial Rigido
1/4”
6,35 1,3 0,7
3/8”
9,52 1,6 1,0
1/2”
12,70 1,9 1,3
5/8”
15,88 2,2 1,7
3/4”
19,05 2,5 2,0
Tamañano de la Tubería
mm / (in)
Par Nm / (ft - lb)
6,35 (1/4)
18 (13,3)
9,53 (3/8)
42 (31,0)
12,7 (1/2)
55 (40,6)
15,88 (5/8)
65 (48,0)
19,05 (3/4)
78 (57,6)
Modelo 10 15
Largo mín. admisible (L)
3m
Largo máx. admisible (L)
15m
Carga adicional de refrigerante
20g/m
Altura máx. admisible (H)
10m
Tubo de gas
D.E. 9,5mm
D.E. 12,7mm
Tubo de líquido
D.E. 6,4mm
Corte del tubo de cobre
1/4t
Retirar las rebabas
Tubo de cobre
Bloque de estampar
Junta abocinada
Tubo abocinado
Tubería de interior
Llave de tuercas
Tuerca Abocinada
Llave dinamométrica
Acson IM-WMJ-0109(0)-MacQuay_ES.8 8 2009-4-8 9:11:37
