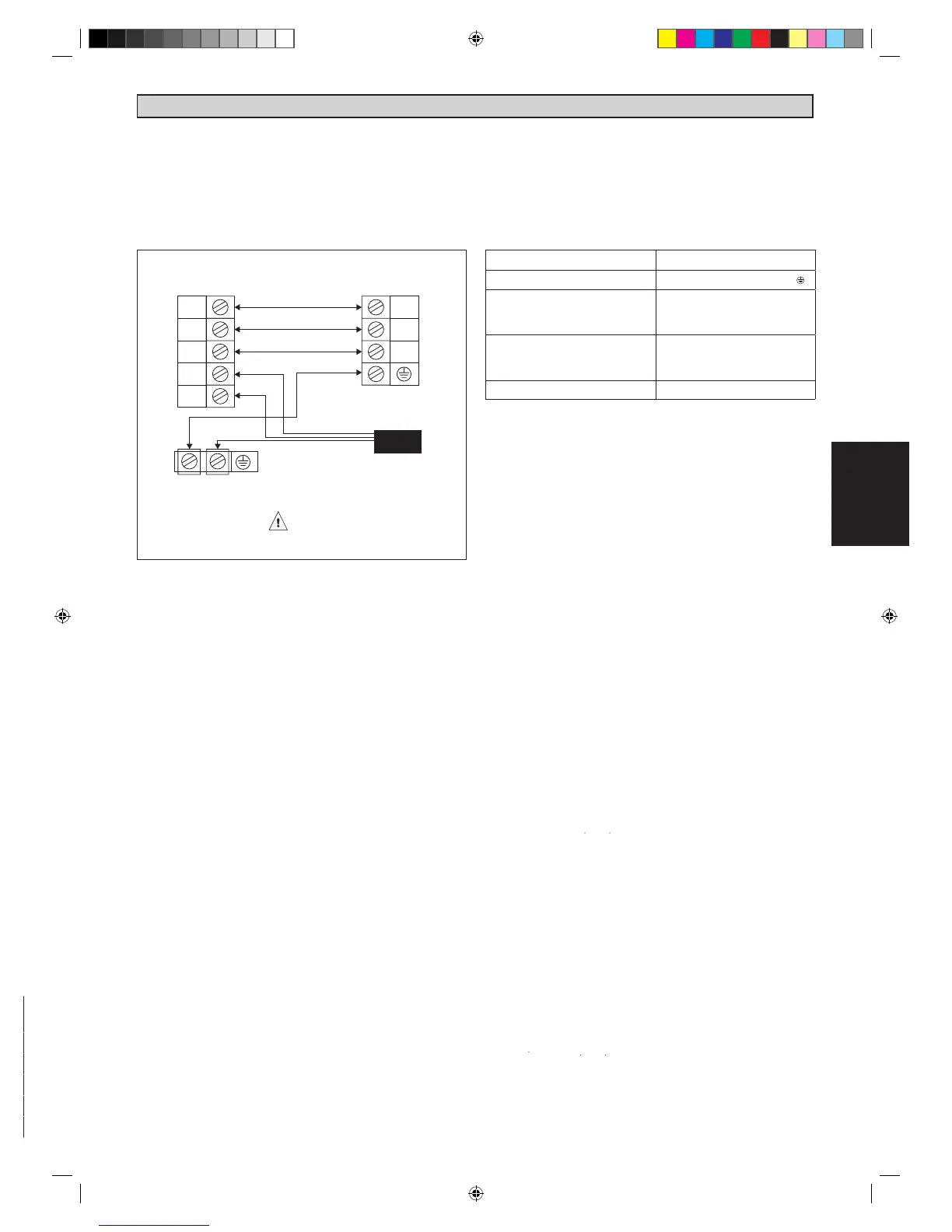

CONEXIÓN DEL CABLEADO ELÉCTRICO
IMPORTANTE :
* Los valores mostrados arriba se dan a título informativo únicamente. Estos deben ser verificados
y seleccionados a fin de que cumplan con los códi gos y reglamentos locales y/o nacionales.
También están sujetos al tipo de instalación y al tamaño de los conductores.
** L’appropriato intervallo di tensione deve essere confrontato con i dati della targa
dell’apparecchio.
1
2
SIG
N
L
2
1
SIG
• Todos los alambres deben estar conectados
firmemente.
• Ningún alambre debe tocar ninguna de las tuberías
de refrigerante, el compresor ni las piezas móviles
delmotor del ventilador.
• Los cables de conexión entre la unidad interior y la
unidad exterior deben estar sujetados a las abrazaderas
para cables.
• El cable del enchufe para el toma corriente debe de
ser equivalente H07RN-F (245IEC57), tomando este
como un minimo requerimiento.
* Si el cable tiene más de 2 m de longitud, utilice un
cable de mayor tamaño.
Ø Tubo, D A(mm)
Pulgada mm Imperial Rigido
1/4”
6,35 1,3 0,7
3/8”
9,52 1,6 1,0
1/2”
12,70 1,9 1,3
5/8”
15,88 2,2 1,7
3/4”
19,05 2,5 2,0
Tamañano de la Tubería
mm / (in)
Par Nm / (ft - lb)
6,35 (1/4)
18 (13,3)
9,53 (3/8)
42 (31,0)
12,7 (1/2)
55 (40,6)
15,88 (5/8)
65 (48,0)
19,05 (3/4)
78 (57,6)
Modelo 10/15
Margen de la tensión 220V - 240V / 1Ph / 50Hz+
Tamaño del cable de mm²
alimentación*
Número de núcleo
1,5
3
Tamaño del cable de mm²
interconexion
Número de núcleo
1,5
4
Fusible recomendado A 15
Regleta De Terminales
Unidad De Interior
Regleta De Terminales
Unidad De Exterior
El Cable Del Enchufe
Debe haber un interruptor bipolar con un
mínimo de 3mm de espacio de contacto
y fusibe/ruptor de circuitos, tal y como se
recomienda en el circuito de instalación fija.
Acson IM-WMJ-0109(0)-MacQuay_ES.9 9 2009-4-8 9:11:37
