COLLEGAMENTI ELETTRICICOLLEGAMENTI FRIGORIFERI
Distanza Unità Interna Ed Esterna
Se le tubazioni sono troppo lungfie, la capacità e
l’affidabilità dell’apparecchio risultano entrambe
compromesse. Maggiore è il numero dei gomiti, maggiore
è la resistenza al flusso del sistema di raffreddamento.
In tale situazione, le capacità di raffreddamento
diminuiscono e l’attività del compressore può ridursi fino
a diventare inefficace. Scegliere sempre il percorso più
breve e attenersi alle indicazioni fornite nella tabella che
segue:
Modello
Minima lunghezza consentita (L)
Massima lunghezza consentita (L)
Carica aggiuntiva di refrigerant
Massima altezza consentita (H)
Tubo del gas
Tubo del liquido
10 15
3m
15m
20g/m
10m
O.D.9,5mm O.D.12,7mm
O.D.6,4mm
* Accertarsi di aggiungere la quantità corretta di refrigerante
aggiuntivo. In caso contrario si potrebbe riscontrare una
riduzione delle prestazioni.
Attenzione: Il refrigerante precaricato in fabbrica è
calcolato per una tubatura di 7,5m di
lunghezza.
Tubazioni
• Non usare condotti di rame contaminati o danneggiati.
Non rimuovere le parti in plastica, i tappi in gomma e
i dadi di ottone da valvole, accessori varif, condutture
fino a quando non si è pronti a collegare le tubazioni
di aspirazione e randata a valvole ed eventuali
accessori.
• Se sono necessari degli interventi di brasatura,
assicurarsi di passare l’azoto sulla batteria e sui giunti
mentre si esegue l’intervento. Ciò eviterà la formazione
di fuliggine sulla parete interna dei tubi di rame.
• Tagliare il tubo col tagliatubi.
• Rimuovere le bavature dall’estremità del tubo
utilizzando l’apposito attrezzo. Tenere il tubo verso il
basso per evitare che le limature metalliche penetrino
al suo interno.
• Inserire sui tubi di rame i dadi svasati che si trovano
sulle bocchette d’ingresso delle unità interna ed
esterna.
• Svasare il tubo secondo le misure mostrate in tablella.
• L’estremità svasata del tubo deve essere omogenea e
non presentare fessure o graffiature.
Collegamento Delle Tubazioni Alle Unità
• Allineare le tubature e stringere a mano il dado quanto
basta.
• A mezzo di una chiave torsiometrica, stringere quindi il
dado fino a che si produca lo scatto previsto.
Ø Tubo, D A(mm)
Pollici mm Imperiale Rigido
1/4”
6,35 1,3 0,7
3/8”
9,52 1,6 1,0
1/2”
12,70 1,9 1,3
5/8”
15,88 2,2 1,7
3/4”
19,05 2,5 2,0
Dimensioni del tubi mm / (pollici) ChiaveRsiometrica Nm/(ft-lb)
6,35 (1/4)
18 (13,3)
9,53 (3/8)
42 (31,0)
12,7 (1/2)
55 (40,6)
15,88 (5/8)
65 (48,0)
19,05 (3/4)
78 (57,6)

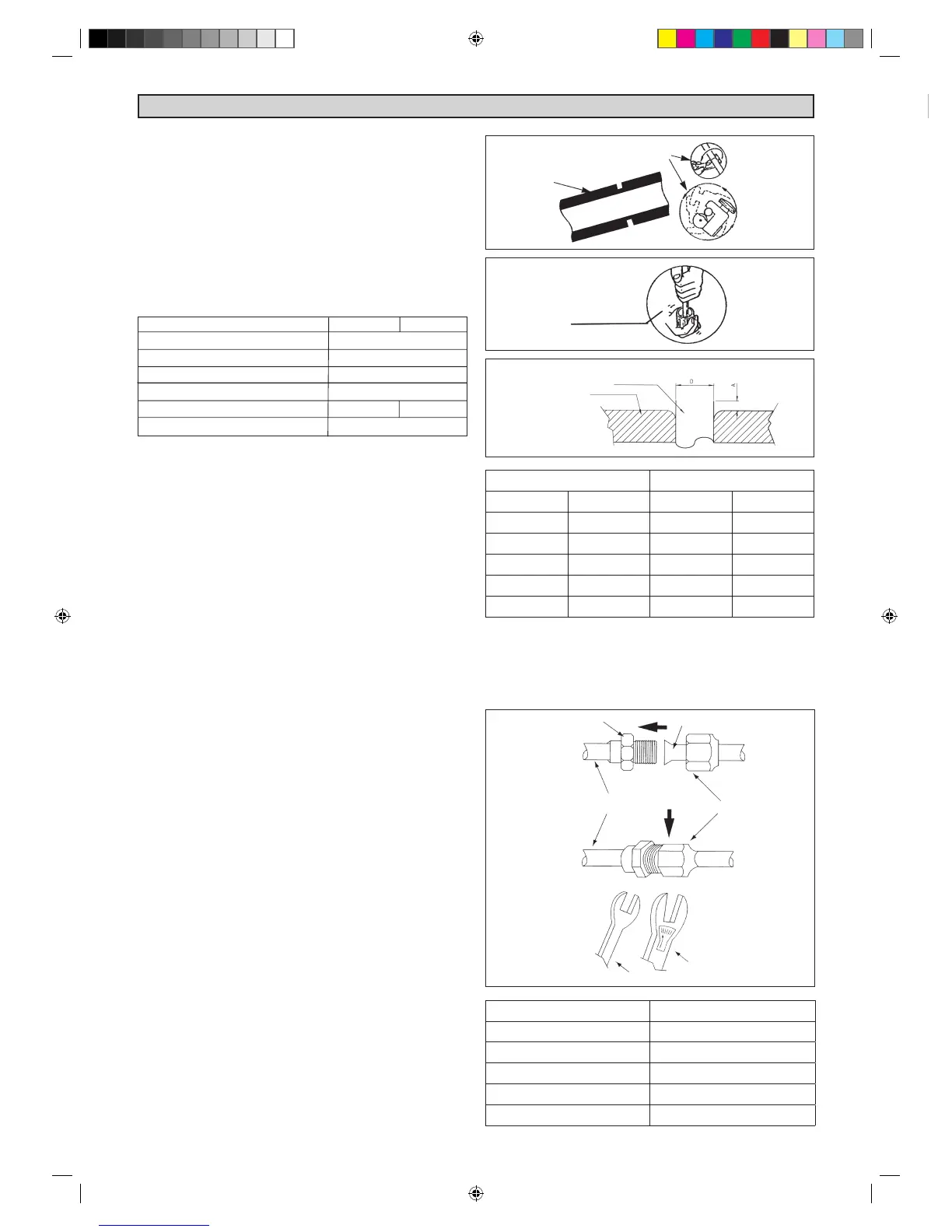

Taglio del tubo di rame
1/4t
Togliere sbavatura dal tubo
Tubo di rame
Estremità rastremata
Giunto svasato Tubo svasato
Tubature interne
Chiave fissa
Dadi di svaso
Chiave torsiometrica
